第二種電気工事士 令和7年度(2025) 上期 問17 過去問解説

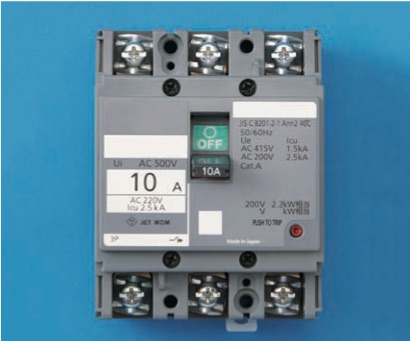

【考え方】配線用遮断器（電動機保護兼用）には、電動機（モーター）の容量（kW）が表示されています。 ■1 写真の読み取り 写真は、3つの極がある遮断器です。 表示に「200V 2.2kW相当」のように、モーターの大きさが書かれています。 → モーターを守る働きもある配線用遮断器です。 ■2 ほかの選択肢 漏電遮断器：漏電を試すテストボタンと、感度電流（30 mAなど）の表示があります。 電磁開閉器：電磁接触器と熱動継電器を組み合わせた器具です。 漏電警報器：漏電を知らせるだけで、回路は切りません。 答えは(ハ)ピヨ。
