第二種電気工事士 令和7年度(2025) 上期 問25 過去問解説

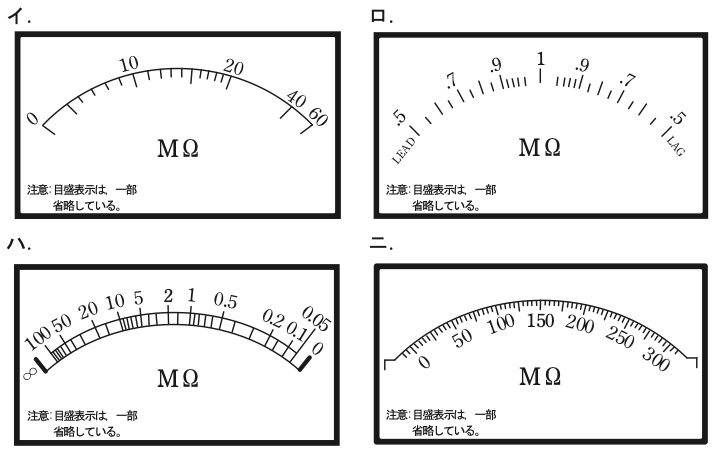

【考え方】絶縁抵抗計の目盛は、単位がMΩで、右はしが0、左はしが∞（無限大）、目盛の間かくは左ほどせまくなります。 ■1 なぜその形か 抵抗が0のとき、電流がいちばん流れて、針がいちばん右まで振れます。 抵抗が大きいほど、針は左に戻ります。 ■2 選ぶ 右はしが0、左はしが∞で、間かくがそろっていない目盛はハです。 ロ：力率計の目盛です。 イ・ニ：左はしが0なので、ちがいます。 答えは(ハ)ピヨ。
