第二種電気工事士 令和7年度(2025) 上期 問42 過去問解説
⑫で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類，個数及び圧着接続後の刻印との組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とし，写真に示すリングスリーブ中央の○，小，中は刻印を表す。

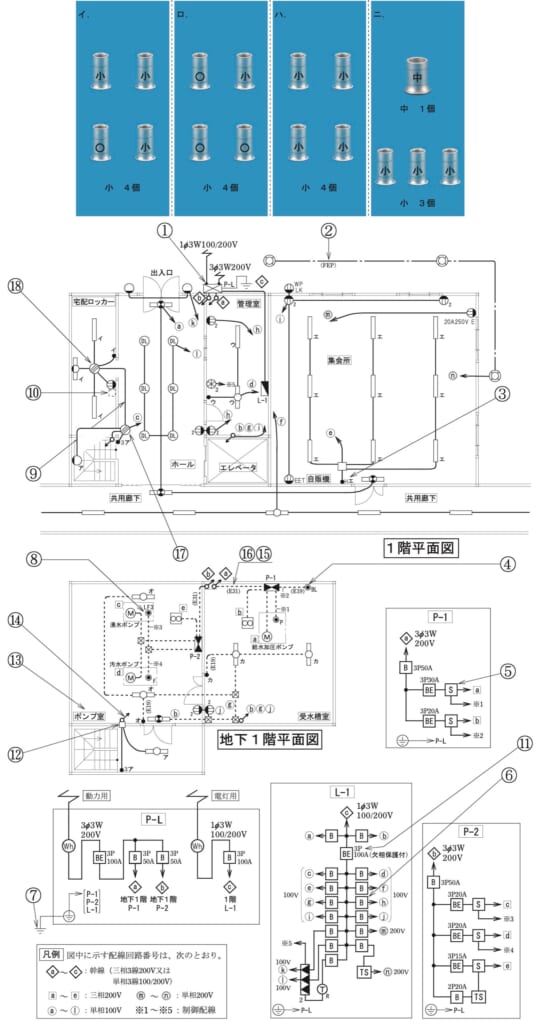

また，地下1階へ至る配線の電線本数（心線数）は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】1.6 mmの電線をリングスリーブでつなぐとき、2本は小スリーブで刻印○、3〜4本は小スリーブで刻印「小」、5〜6本は中スリーブです。
■1 ⑫につながるもの
⑫は、地下1階の階段のボックスです。
1階から下りてくる配線、3路スイッチ「3ア」、照明「ア」がつながります。
1階からは最少で4本です（3路スイッチどうしを結ぶ線2本、照明への返り線1本、白い線1本）。
■2 接続を1つずつ数える
白い線：1階からの線と照明の2本 → 小、刻印○
3路スイッチを結ぶ線：2本ずつが2か所 → 小、刻印○ が2個
返り線：スイッチの「0」、照明、1階への線の3本 → 小、刻印小
■3 まとめる
小スリーブ4個で、刻印は○3個と小1個です。
答えは(ロ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問42
