第二種電気工事士 令和7年度(2025) 上期 問43 過去問解説

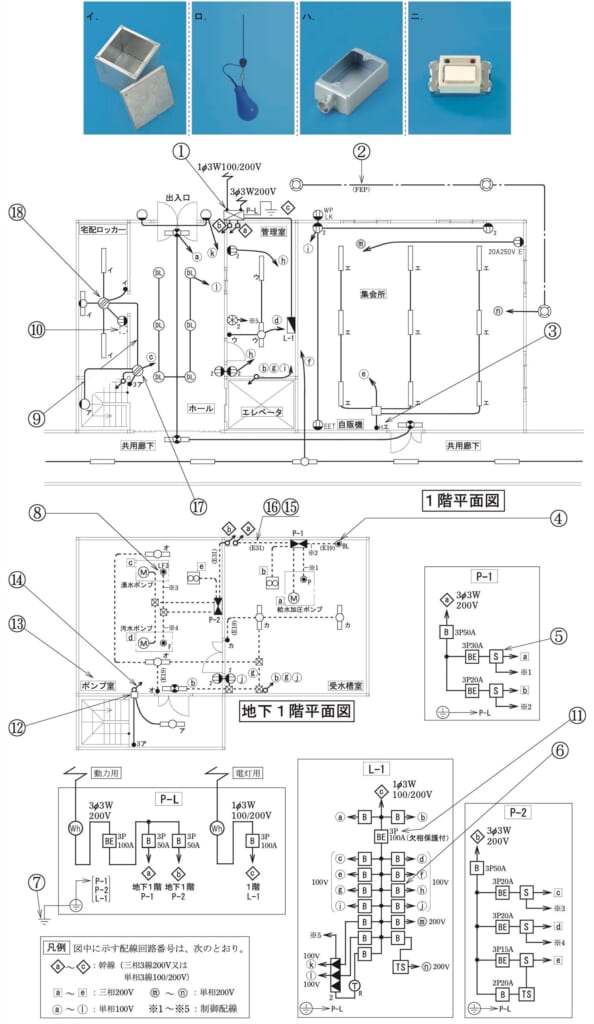

⑬で示す地下1階のポンプ室内で使用されていないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】ポンプ室の図には、⊠（プルボックス）、●F（フロートスイッチ）、鋼製の管の配線とボックスがあります。図にない物をさがします。
■1 図にある物
イ：プルボックス（電線を中継する箱、記号⊠）です。図にあります。
ロ：フロートスイッチ（水に浮く「うき」で水位を知るスイッチ、記号F）です。図にあります。
ハ：電線管の配線とボックスです。図にあります。
■2 図にない物
ニは、ランプの付いた器具です。ポンプ室には、この器具の記号はありません。
答えは(ニ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問43
