第二種電気工事士 令和7年度(2025) 上期 問44 過去問解説
⑭で示す部分の配線工事に必要なケーブルは。

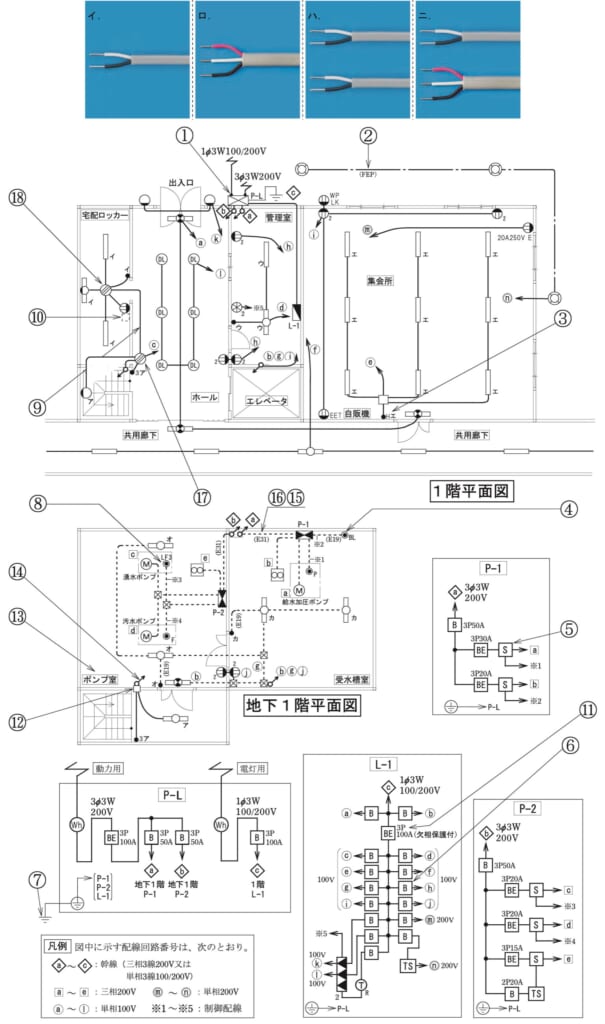

ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】3路スイッチ（2か所で入り切りできるスイッチ）どうしを結ぶ線は2本です。
■1 ⑭の配線
⑭は、1階のボックス⑰から、地下1階のボックス⑫へ下りる配線です。
1階と地下1階の3路スイッチ「3ア」で、照明「ア」を入り切りします。
■2 本数を数える
3路スイッチどうしを結ぶ線 2本
照明への返り線（スイッチから照明へ行く線） 1本
白い線（接地側の線） 1本
合わせて4本です。
■3 ケーブルを選ぶ
4本なので、2心のケーブルを2本使います。
答えは(ハ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問44
