第二種電気工事士 令和7年度(2025) 上期 問45 過去問解説

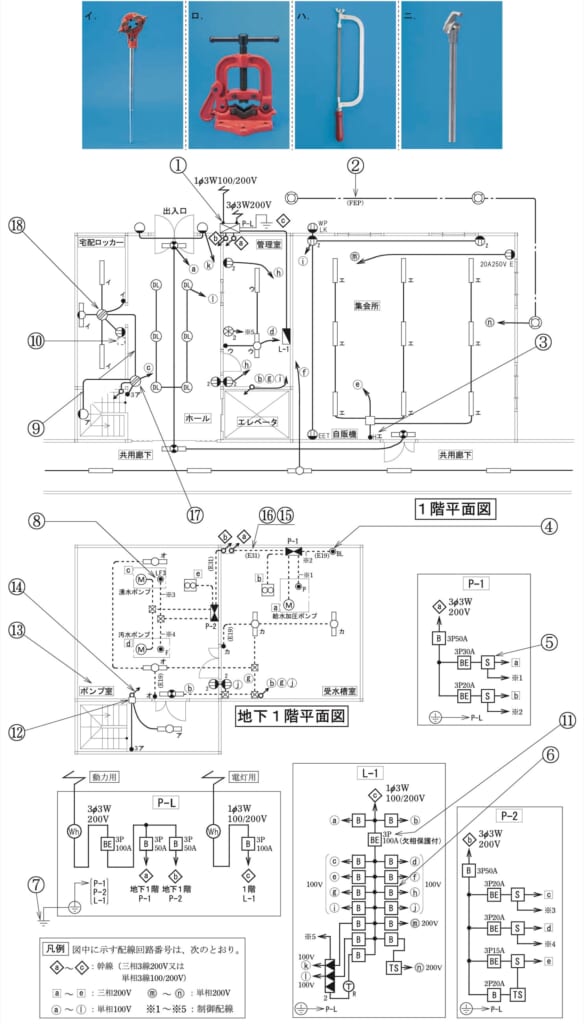

⑮で示す部分の工事で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】E31 はねじなし電線管（太さ31 mm）です。ねじを切らないので、ねじ切り器は使いません。
■1 ⑮の配線
⑮には（E31）と書いてあります。E は、ねじなし電線管です。
ねじなし電線管は、ねじを切らずに部品でとめます。
■2 1つずつ確かめる
イ：ねじ切り器（管にねじを切る工具）です。使いません。
ロ：パイプバイス（管を固定する道具）です。管を切るときに使います。
ハ：金切りのこ（管を切る道具）です。使います。
ニ：パイプベンダ（管を曲げる道具）です。使います。
答えは(イ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問45
