第二種電気工事士 令和7年度(2025) 上期 問46 過去問解説

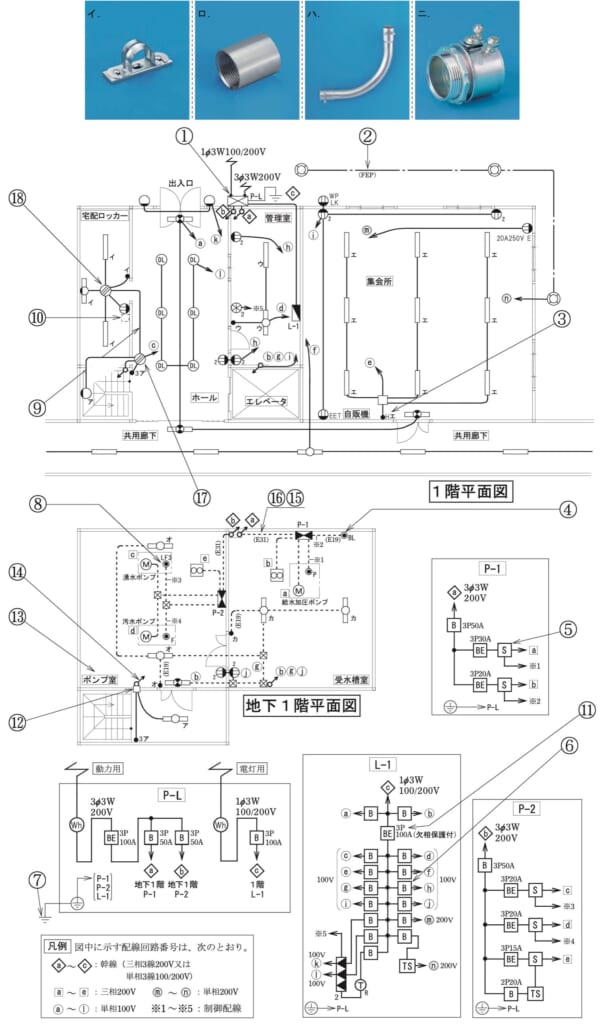

⑯で示す部分の工事で，一般的に使用されることのないものは。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】ねじなし電線管（E）は、ねじなしカップリングやねじなしボックスコネクタなど、ねじを切らずに使う部品でつなぎます。
■1 ⑯の配線
⑯も、ねじなし電線管（E31）の配線です。
■2 1つずつ確かめる
ロ：内側にねじが切られたカップリング（管どうしをつなぐ部品）です。ねじを切った金属管用なので、使いません。
イ：サドル（管を壁にとめる部品）です。使います。
ハ：ノーマルベンド（直角に曲がった管）です。使います。
ニ：ボックスコネクタ（管とボックスをつなぐ部品）です。使います。
答えは(ロ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問46
