第二種電気工事士 令和7年度(2025) 上期 問47 過去問解説

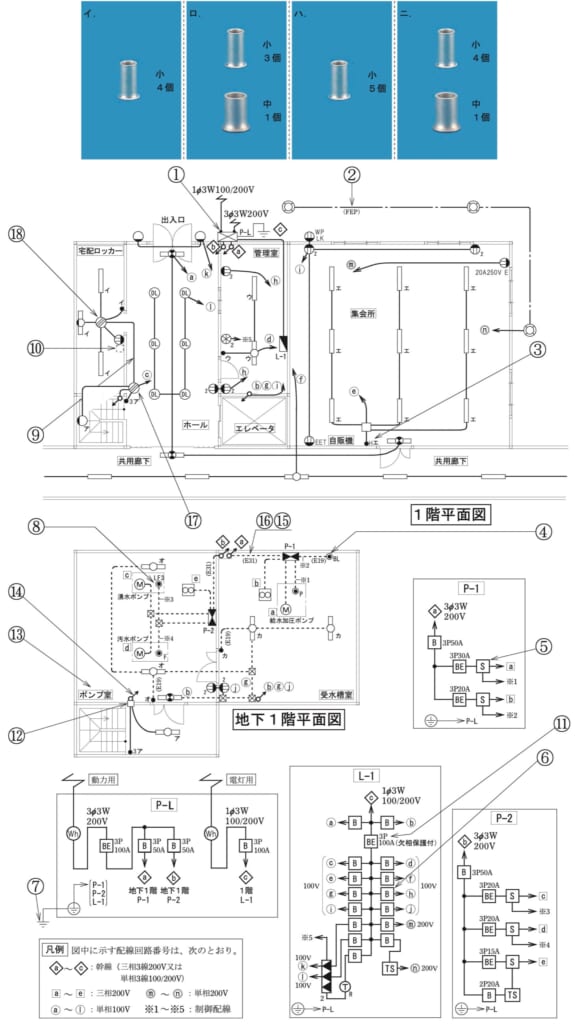

【考え方】1.6 mmの電線をリングスリーブでつなぐとき、2〜4本は小スリーブ、5〜6本は中スリーブです。 ■1 ⑰につながるもの ⑰は、1階ホールのボックスです。 電源ⓒ、宅配ロッカーへの配線⑨、1階の3路スイッチ「3ア」、照明「ア」、地下1階への配線がつながります。 ■2 接続を1つずつ数える 白い線：電源・⑨・照明・地下1階の4本 → 小1個 黒い線：電源・⑨・3路スイッチの「0」の3本 → 小1個 3路スイッチどうしを結ぶ線：2本ずつが2か所 → 小2個 照明への返り線：地下1階からの線と照明の2本 → 小1個 ■3 まとめる 小スリーブが5個です。 答えは(ハ)ピヨ。
