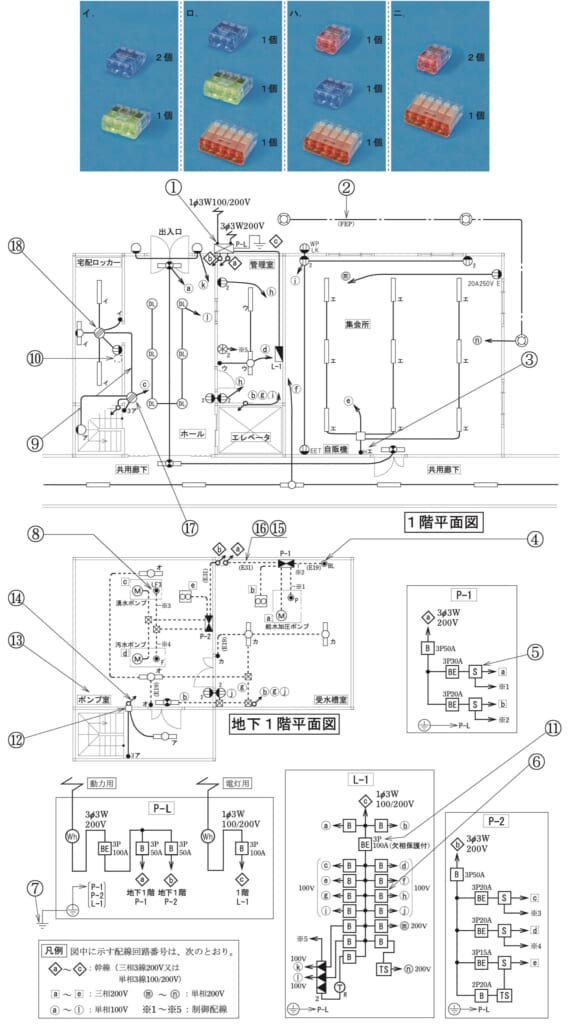

第二種電気工事士 令和7年度(2025) 上期 問48 過去問解説

【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用、3本用、4本用、5本用など）を使います。 ■1 ⑱につながるもの ⑱は、宅配ロッカーのボックスです。 ⑨からの電源、スイッチ「イ」、照明「イ」3つ、引掛形コンセント⑩がつながります。 ■2 接続を1つずつ数える 白い線：電源・照明3つ・コンセントの5本 → 5本用1個 黒い線：電源・スイッチ・コンセントの3本 → 3本用1個 返り線（スイッチから照明へ）：スイッチと照明3つの4本 → 4本用1個 ■3 まとめる 3本用・4本用・5本用が1個ずつなので、ロです。 答えは(ロ)ピヨ。
