第二種電気工事士 令和7年度(2025) 上期 問49 過去問解説

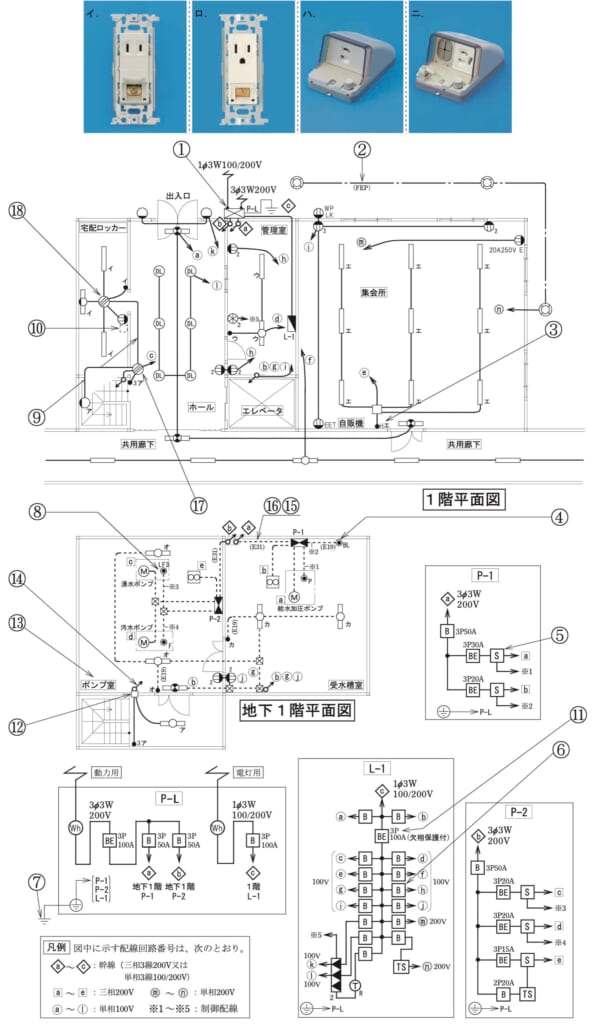

【考え方】コンセントの傍記：E＝接地極付、ET＝接地端子付、EET＝接地極付接地端子付です。 ■1 図の記号 1階の自販機のそばに、「EET」と書かれたコンセントがあります。 EET は、接地極（アース用の丸い穴）と、接地端子（アース線をねじでとめる所）の両方が付いたコンセントです。 ■2 写真を確かめる ロ：丸い接地極の穴と、その下の接地端子の両方があります。これです。 イ：接地端子だけで、接地極の穴がありません。「ET」の形で、図にはありません。 ハ・ニ：屋外用の防雨形で、抜け止め形です。ハには接地端子が、ニには接地極と接地端子が付いています。 図の防雨形は「WP LK」で、接地端子も接地極もないので、ハとニは合いません。 答えは(ロ)ピヨ。
