第二種電気工事士 令和7年度(2025) 上期 問50 過去問解説
この配線図の図記号から，この工事で使用されていないスイッチは。

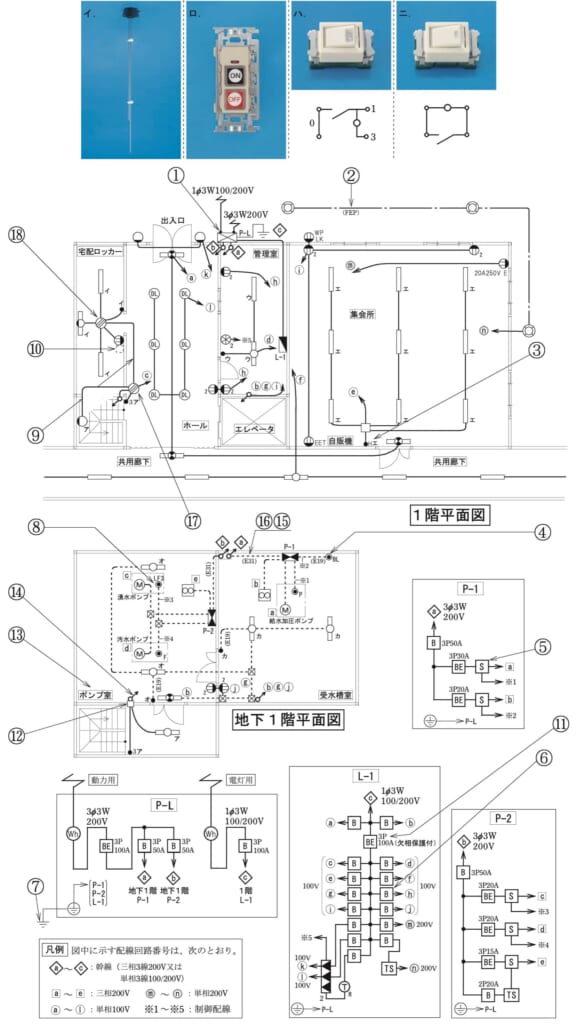

ただし，写真下の図は，接点の構成を示す。（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造の集合住宅共用部の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】3路スイッチの記号は ●3、位置表示灯内蔵は傍記 H です。図の記号と写真を1つずつ見くらべます。
■1 使われていないもの
ハは、位置表示灯を内蔵した3路スイッチです。
図の3路スイッチ「3ア」には、H が付いていません。なので、ハは使われていません。
■2 図にあるもの
イ：フロートレススイッチ電極（LF3）です。
ロ：確認表示灯付の押しボタン（BL）です。
ニ：位置表示灯を内蔵したスイッチ（H）です。
答えは(ハ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問50
