第二種電気工事士 令和7年度(2025) 下期 問23 過去問解説

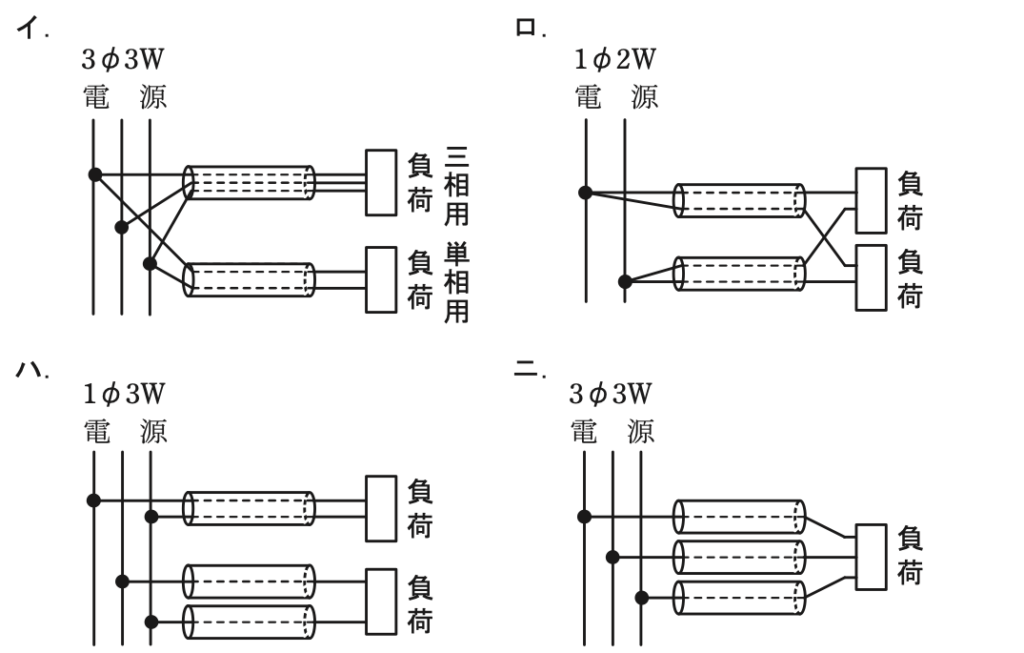

【考え方】交流の回路は、1つの回路の電線を、すべて同じ金属管に入れます。 ■1 電磁的不平衡とは 交流が流れる電線のまわりには、磁界（磁石の力がはたらく場）ができます。 行きと帰りの電線を同じ管に入れると、磁界が打ち消し合います。 別々の管に入れると打ち消し合わず、金属管が熱くなるなどの悪い影響が出ます。これを電磁的不平衡といいます。 ■2 図を確かめる イ：三相用の3本を1本の管に、単相用の2本を別の1本の管に入れています。どちらも1つの回路がまとまっているので、適切です。 ロ・ハ・ニ：1つの回路の電線が、別々の管に分かれています。 答えは(イ)ピヨ。
