第二種電気工事士 令和7年度(2025) 下期 問27 過去問解説

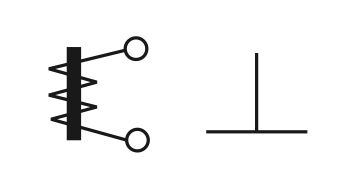

【考え方】計器の記号で、コイルと鉄片の形は可動鉄片形、「⊥」は鉛直（たて）に立てて使うことを表します。 ■1 左の記号 コイルの中に鉄片がある形で、可動鉄片形の計器を表します。交流を測るのに使います。 永久磁石可動コイル形（直流用）や誘導形とは、記号の形がちがいます。 ■2 右の記号 「⊥」は、目盛板を鉛直（まっすぐたて）に立てて使う記号です。 水平に置いて使う記号は、「⊓」のような形です。 答えは(ニ)ピヨ。
