第二種電気工事士 令和7年度(2025) 下期 問33 過去問解説
③で示す部分の小勢力回路で使用できる電圧の最大値［V］は。

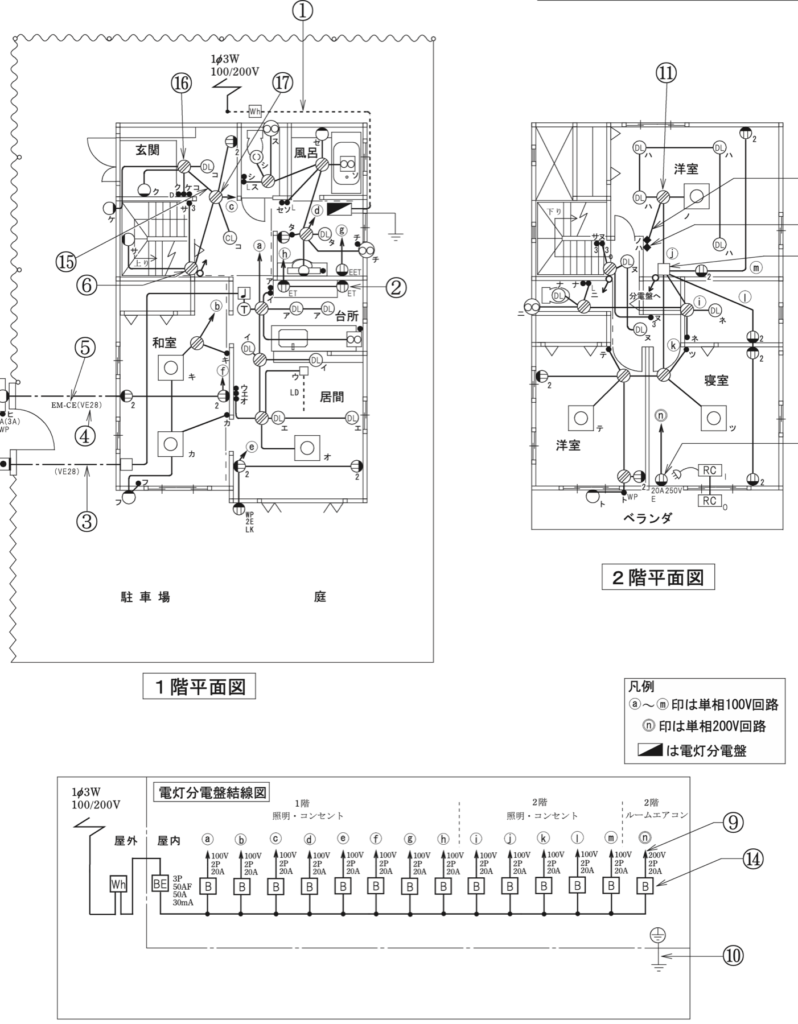

（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）
- イ 24
- ロ 30
- ハ 40
- ニ 60
答えと解説を見る
正解はニ
解説
【考え方】小勢力回路の最大使用電圧は 60 V 以下です。
■1 ③の配線
③は、玄関の外の呼出しボタンと、チャイムをつなぐ配線です。
■2 小勢力回路とは
チャイムやインターホンなどに使う、弱い電気の回路です。
使える電圧の最大値は 60 V です。
答えは(ニ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問33（一部改変）
