第二種電気工事士 令和7年度(2025) 下期 問4 過去問解説

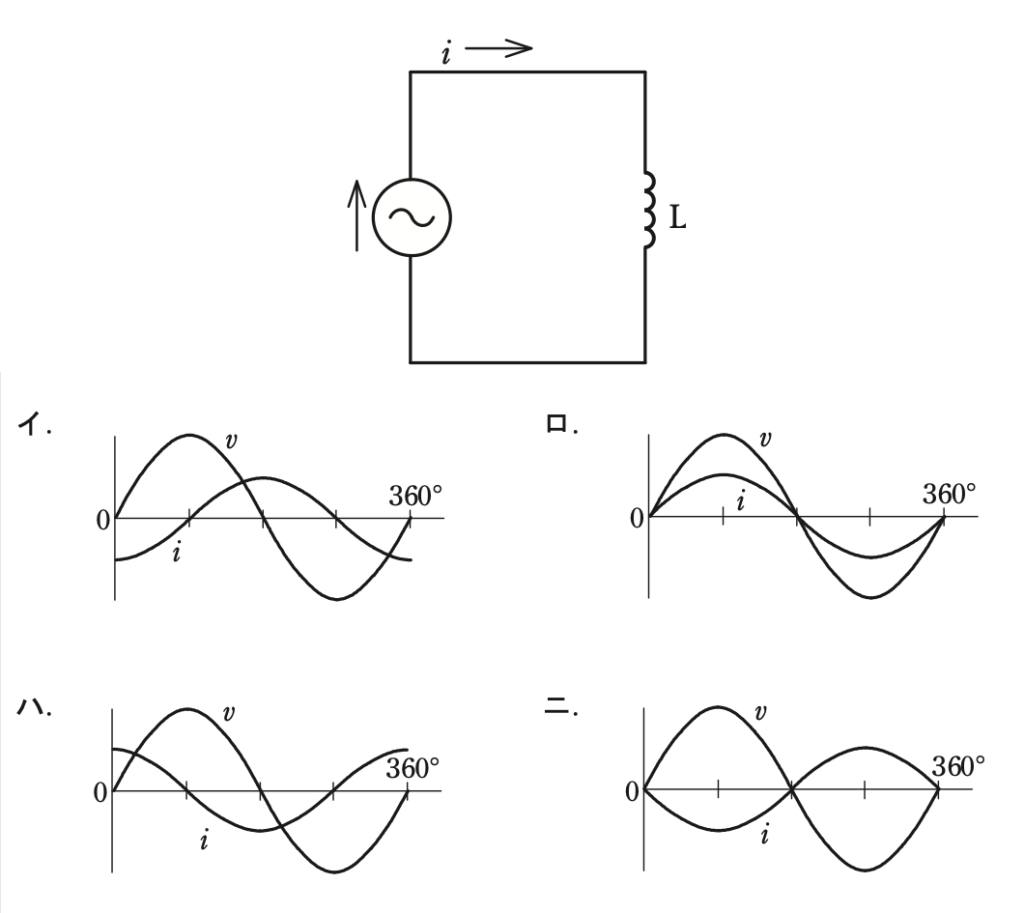

【考え方】コイルだけの回路では、電流は電圧より 90°（1/4周期）遅れます。 ■1 なぜ遅れるか コイル（L）は、電流の変化をじゃまする性質があります。 そのため、電流の波は、電圧の波より 90° 遅れます。 90° は、1周期（360°）の4分の1です。 ■2 グラフで見る 電圧 v が 0 から増え始める 0° のとき、電流 i はいちばん低いところにいます。 そこから 90° 遅れて、電流が 0 を通ります。この形はイです。 ■3 ほかの選択肢 ロは電圧と電流が同時に動く形で、抵抗だけの回路です。 ハは電流が先に進む形で、コンデンサだけの回路です。 答えは(イ)ピヨ。
