第二種電気工事士 令和7年度(2025) 下期 問41 過去問解説
⑪で示すボックス内の接続をすべて差込形コネクタとする場合，使用する差込形コネクタの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

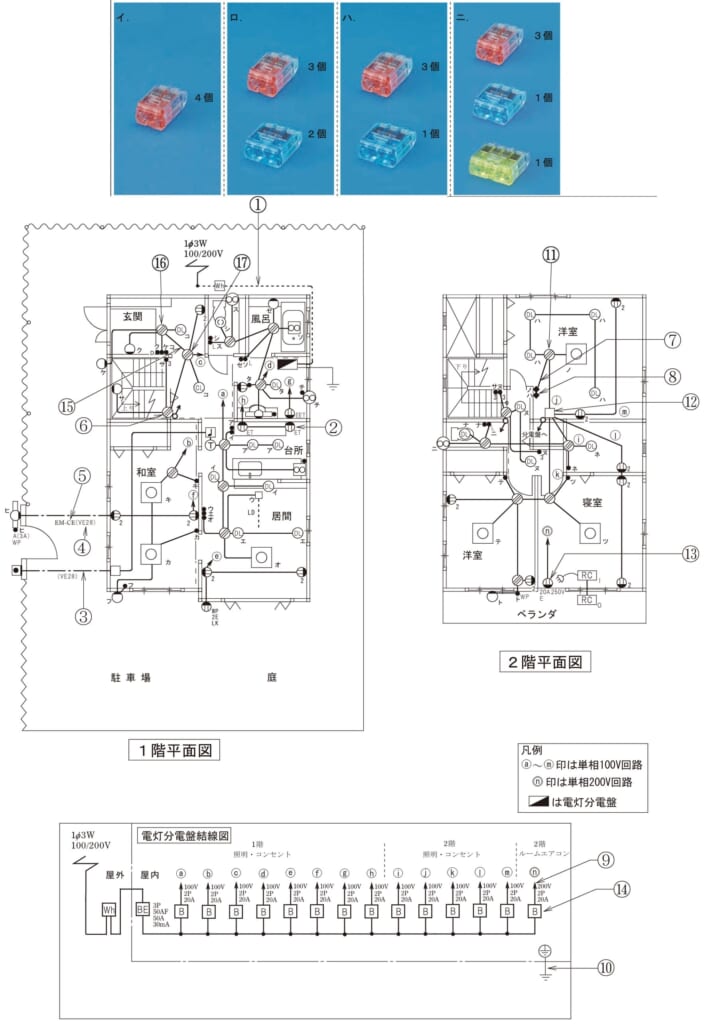

（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】差込形コネクタは、つなぐ電線の本数に合ったもの（2本用、3本用など）を使います。
■1 ⑪につながるもの
下のボックス ⓙ からの電源、スイッチ「ノ」「ハ」、照明「ハ」、照明「ノ」へのケーブルです。
■2 接続を1つずつ数える
白い線（接地側）：電源・照明「ハ」・照明「ノ」の3本 → 3本用1個
黒い線（電源側）：電源とスイッチの2本 → 2本用1個
「ハ」の戻り線（スイッチから照明）：2本 → 2本用1個
「ノ」の戻り線：2本 → 2本用1個
■3 まとめる
2本用3個と3本用1個なので、ハです。
答えは(ハ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問41（一部改変）
