第二種電気工事士 令和7年度(2025) 下期 問42 過去問解説

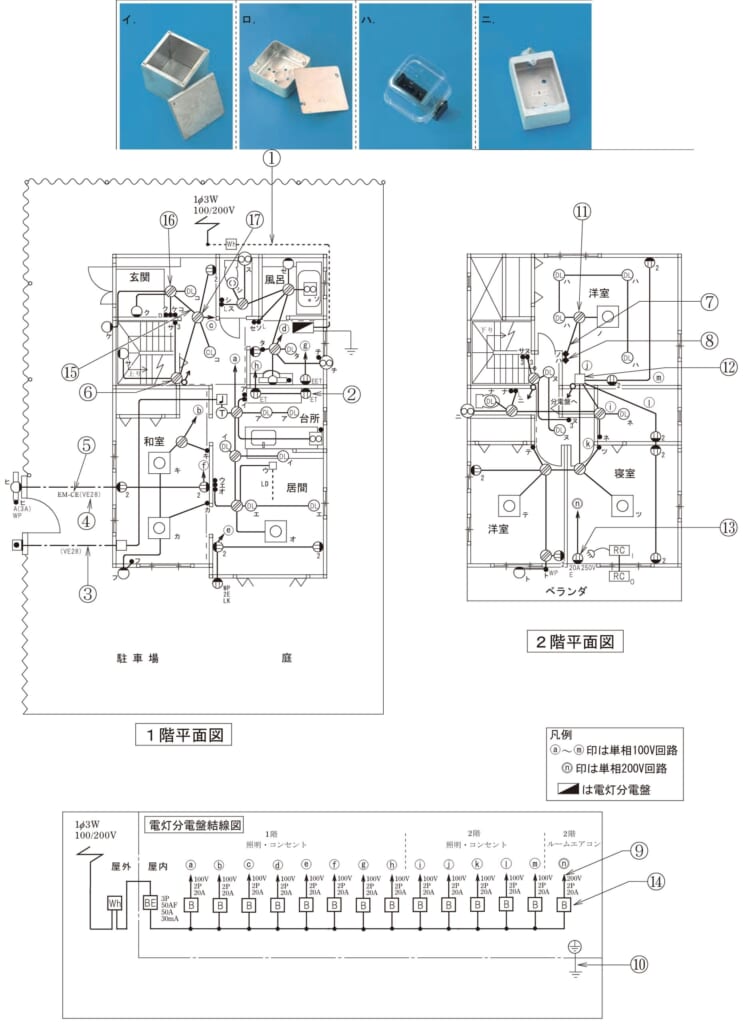

⑫で示す図記号のものは。
（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】四角の記号（□）はジョイントボックス（金属製のアウトレットボックスなど）です。
■1 ⑫の記号
⑫は四角の記号で、ジョイントボックス（電線をつなぐ箱）です。
■2 写真を確かめる
ロ：金属製の四角い箱（アウトレットボックス）です。これに当たります。
イ：大きなプルボックスです。
ハ：透明なVVF用のジョイントボックスです。
ニ：露出形のスイッチボックスです。
答えは(ロ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問42（一部改変）
