第二種電気工事士 令和7年度(2025) 下期 問43 過去問解説

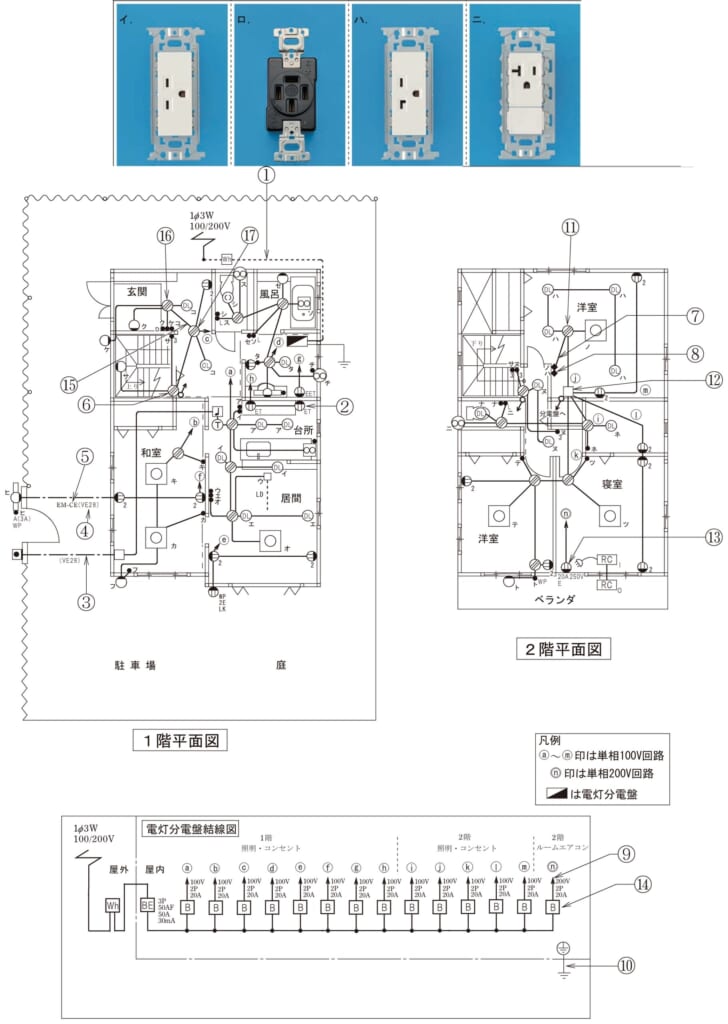

⑬で示す図記号の器具は。
（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】「20A250V E」は、定格 20 A・250 V の接地極付コンセントです。
■1 ⑬の記号を読む
20 A・250 V で、接地極（アース用の穴）付きのコンセントです。
20 A・250 V のコンセントは、まっすぐな穴と、L字の穴を組み合わせた形です。
■2 写真を確かめる
写真は横向きに取り付けているので、向きを回して見ます。
ハ：まっすぐな穴とL字の穴、丸い接地極の穴があります。これです。
イ：15 A・250 V の形です。
答えは(ハ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問43（一部改変）
