第二種電気工事士 令和7年度(2025) 下期 問44 過去問解説

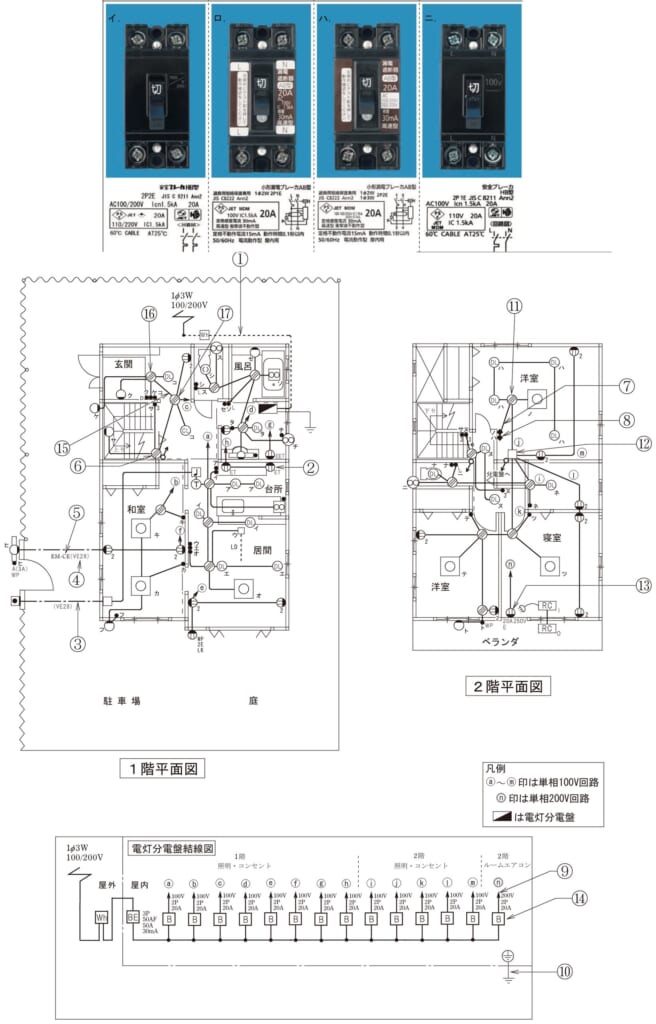

⑭で示す図記号の器具は。
（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】200 V の分岐回路には、2極2素子（2P2E）の配線用遮断器を使います。
■1 ⑭の回路
⑭は、ルームエアコン用 200 V 回路の配線用遮断器（ブレーカ）です。
漏電遮断器は主幹（BE）にあるので、分岐回路はふつうの配線用遮断器でよいです。
■2 素子の数
200 V の回路では、2本の電線の両方を守る2極2素子（2P2E）のものを使います。
■3 写真を確かめる
イ：2P2E で、100/200 V 用です。これです。
ロ・ハ：漏電遮断器です。
ニ：2P1E（片方だけ守る）で、100 V 用です。
答えは(イ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問44（一部改変）
