第二種電気工事士 令和7年度(2025) 下期 問47 過去問解説
⑰で示すボックス内の接続をすべて圧着接続とする場合，使用するリングスリーブの種類と最少個数の組合せで，正しいものは。
ただし，使用する電線はすべてVVF1.6とする。

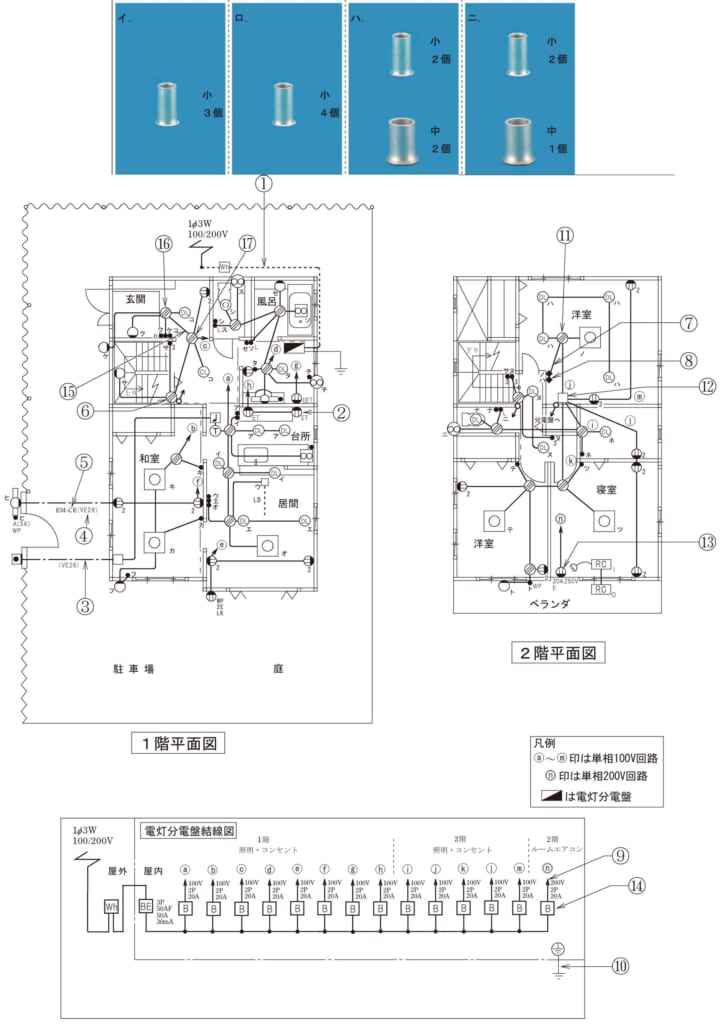

（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】1.6 mmの電線をリングスリーブでつなぐとき、2〜4本は小スリーブ、5〜6本は中スリーブです。
■1 ⑰につながるもの
分電盤 ⓒ、⑯、2口コンセント、照明「コ」（CL）、階段のボックス ⑥ へのケーブルです。
■2 接続を1つずつ数える
白い線：この5か所すべてに行くので5本 → 中1個
黒い線：分電盤・⑯・コンセント・⑥ の4本 → 小1個
照明「コ」は黒い線に直接つながず、⑯から来る「コ」の戻り線とつなぎます。この2本 → 小1個
■3 まとめる
小2個と中1個なので、ニです。
答えは(ニ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問47（一部改変）
