第二種電気工事士 令和7年度(2025) 下期 問48 過去問解説

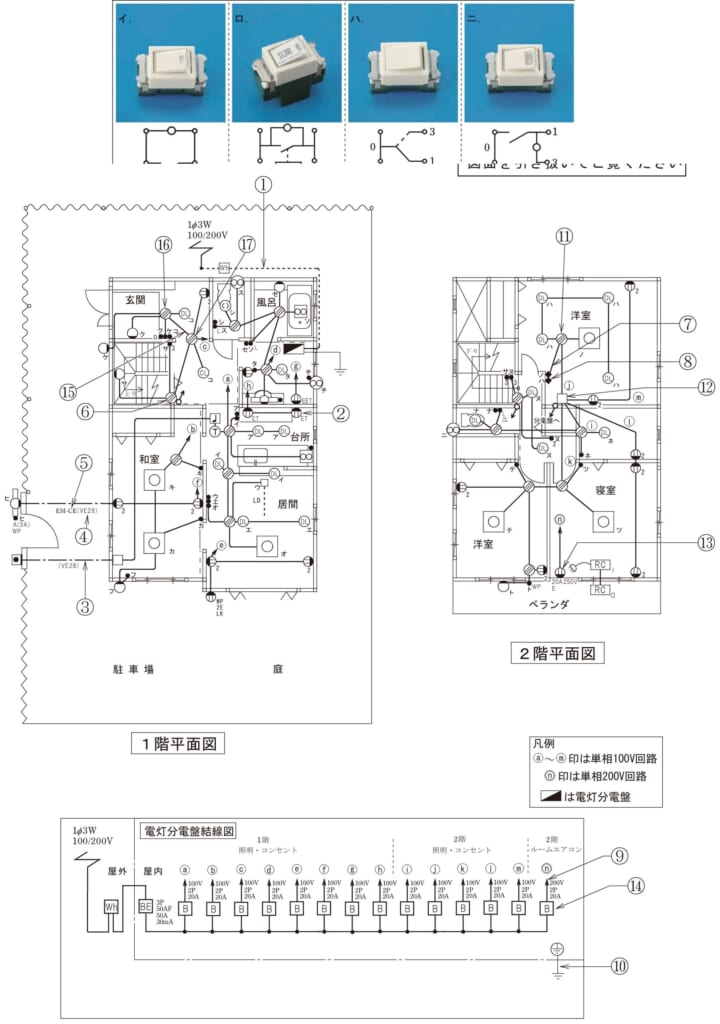

この配線図で，使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。
（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】スイッチの傍記：H は位置表示灯内蔵、D は遅延スイッチ、3 は3路スイッチです。
■1 使われていないもの
イの接点図は、スイッチと並んでランプが入っています。
スイッチが切れているときにランプが光る、位置表示灯内蔵スイッチです。
図記号では「H」を添えますが、この配線図にはありません。
■2 図にあるもの
ロ：遅延スイッチ（D）で、玄関にあります。
ハ・ニ：3路スイッチ（3）で、階段にあります。
答えは(イ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問48（一部改変）
