第二種電気工事士 令和7年度(2025) 下期 問5 過去問解説

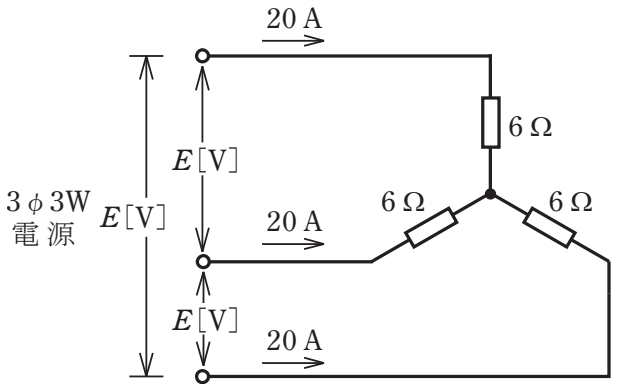

図のような三相負荷に三相交流電圧を加えたとき，各線に20 Aの電流が流れた。線間電圧E［V］は。
- イ 120
- ロ 173
- ハ 208
- ニ 240
答えと解説を見る
正解はハ
使う公式
オームの法則 $V = R I$（V：1つの抵抗にかかる電圧（相電圧）[V]、R：抵抗[Ω]、I：電流[A]）
Y結線の線間電圧 $E = \sqrt{3}\,V$（E：線間電圧（電線と電線の間の電圧）[V]、$\sqrt{3} \fallingdotseq 1.73$）
解説

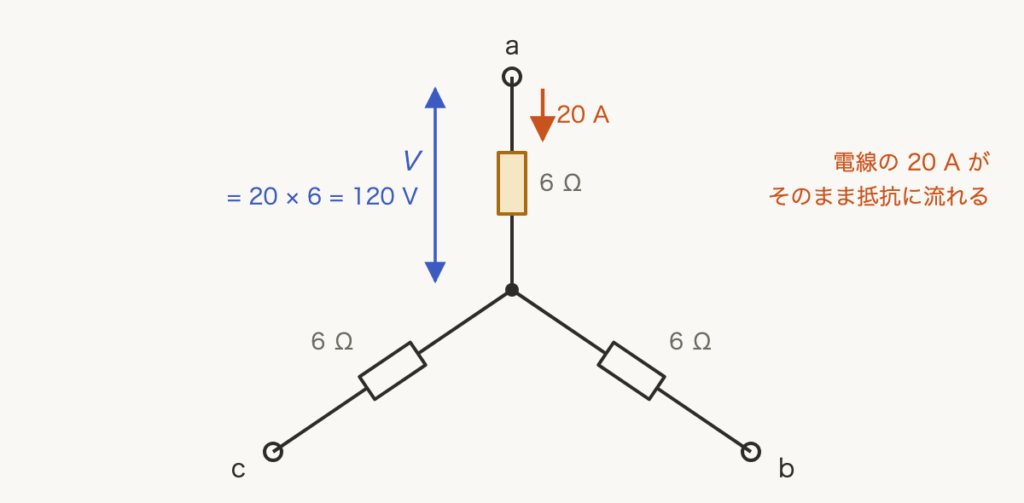

【考え方】3つの抵抗の片はしを1点に集めた形を、Y結線（スター結線）といいます。Y結線では、電線の電流がそのまま1つの抵抗に流れます。
■1 1つの抵抗にかかる電圧
6 Ω に 20 A が流れるので、オームの法則で電圧を求めます。
$V = 6 \times 20 = 120\,\mathrm{V}$
■2 線間電圧に直す
Y結線の線間電圧は、1つの抵抗の電圧の $\sqrt{3}$ 倍です。
$E = 1.73 \times 120 \fallingdotseq 208\,\mathrm{V}$
答えは(ハ)ピヨ。
6 Ω に 20 A が流れるので、オームの法則で電圧を求めます。
$V = 6 \times 20 = 120\,\mathrm{V}$
■2 線間電圧に直す
Y結線の線間電圧は、1つの抵抗の電圧の $\sqrt{3}$ 倍です。
$E = 1.73 \times 120 \fallingdotseq 208\,\mathrm{V}$
答えは(ハ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問5
