第二種電気工事士 令和7年度(2025) 下期 問50 過去問解説

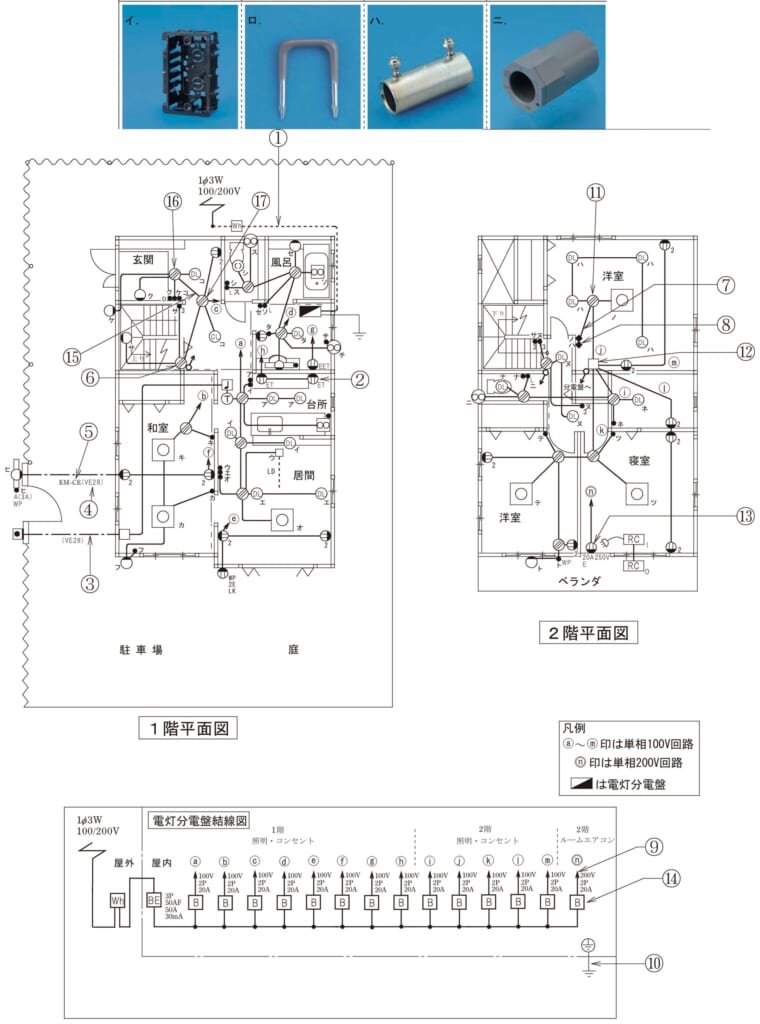

この配線図の施工で，一般的に使用されることのないものは。
（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】この配線図は、VVFケーブルと硬質ポリ塩化ビニル電線管（VE）を使い、金属管を使いません。
■1 使わないもの
ハは、ねじなし電線管（金属管）をつなぐカップリングです。
この配線図には金属管の工事がないので、使いません。
■2 使うもの
イ：合成樹脂製の埋込スイッチボックス
ロ：VVFケーブルを留めるステープル
ニ：硬質ポリ塩化ビニル電線管（VE）に使う部品で、④の VE28 の工事で使います。
答えは(ハ)ピヨ。
出典：令和7年度（2025） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問50（一部改変）
