第二種電気工事士 令和7年度(2025) 下期 問7 過去問解説

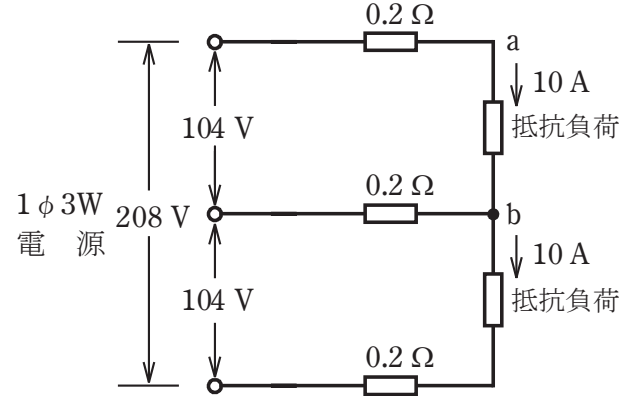

【考え方】上と下の負荷に同じ電流が流れると、真ん中の線（中性線）には電流が流れません。電圧が下がるのは、上の電線だけです。 ■1 電線ごとの電流 中性線には、上と下の電流の差が流れます。 $10 - 10 = 0$ A なので、中性線では電圧が下がりません。 上の電線では、10 A × 0.2 Ω の分だけ下がります。 $v = 10 \times 0.2 = 2\,\mathrm{V}$ ■2 a−b 間の電圧 電源の 104 V から、上の電線で下がった分を引きます。 $104 - 2 - 0 = 102\,\mathrm{V}$ 答えは(ハ)ピヨ。
