第二種電気工事士 令和8年度(2026) 上期 問32 過去問解説

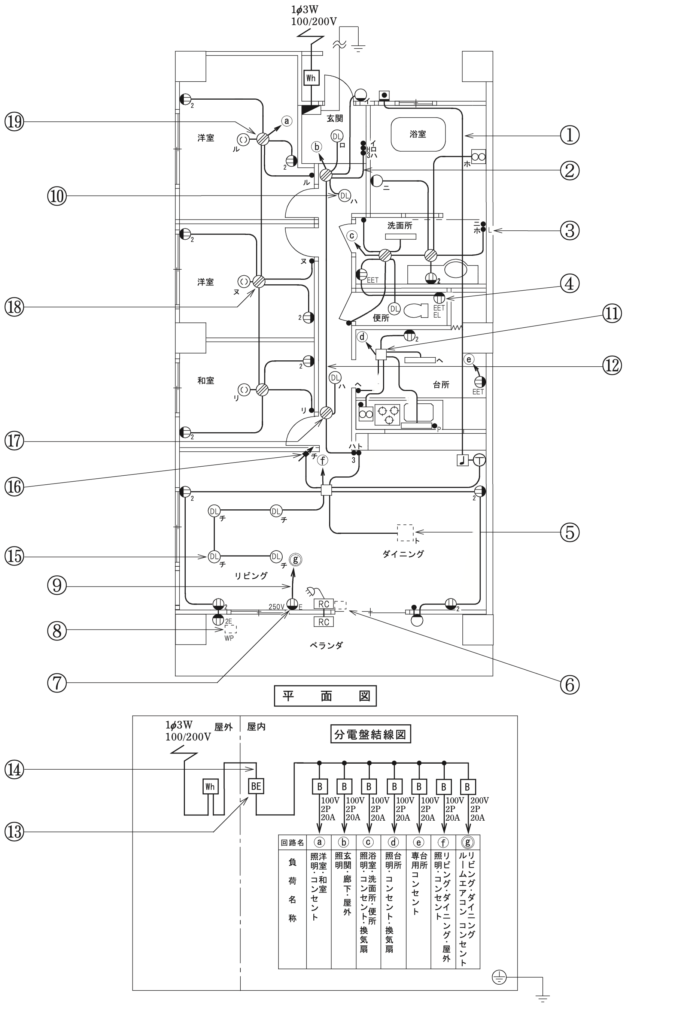

【考え方】電源の線（共用）＋照明へもどる線＋3路スイッチどうしをつなぐ線、と数えます。 ■1 どこの配線か ②は、玄関のジョイントボックス（電線をつなぐ箱）と、スイッチ「イ」「ロ」「ハ」の間です。 「ハ」の横の「3」は、3路スイッチ（2か所で同じ照明をつけたり消したりできるスイッチ）の印です。 ■2 電源側の線 3つのスイッチに電気を送る線は、共用で1本です。 → 1本 ■3 照明へもどる線 「イ」から照明イへもどる線　1本 「ロ」から照明ロへもどる線　1本 ■4 3路スイッチの線 3路スイッチ「ハ」は、もう1つの3路スイッチとつなぐ線が2本いります。 → 2本 ■5 合計 $1 + 1 + 1 + 2 = 5$ 本 「ロ」の H は位置表示灯（暗いところでスイッチの場所を示すランプ）です。スイッチの中だけでつながるので、線は増えません。 答えは(ハ)ピヨ。
