第二種電気工事士 令和8年度(2026) 上期 問35 過去問解説
⑤で示す部分にペンダントを取り付けたい。図記号は。

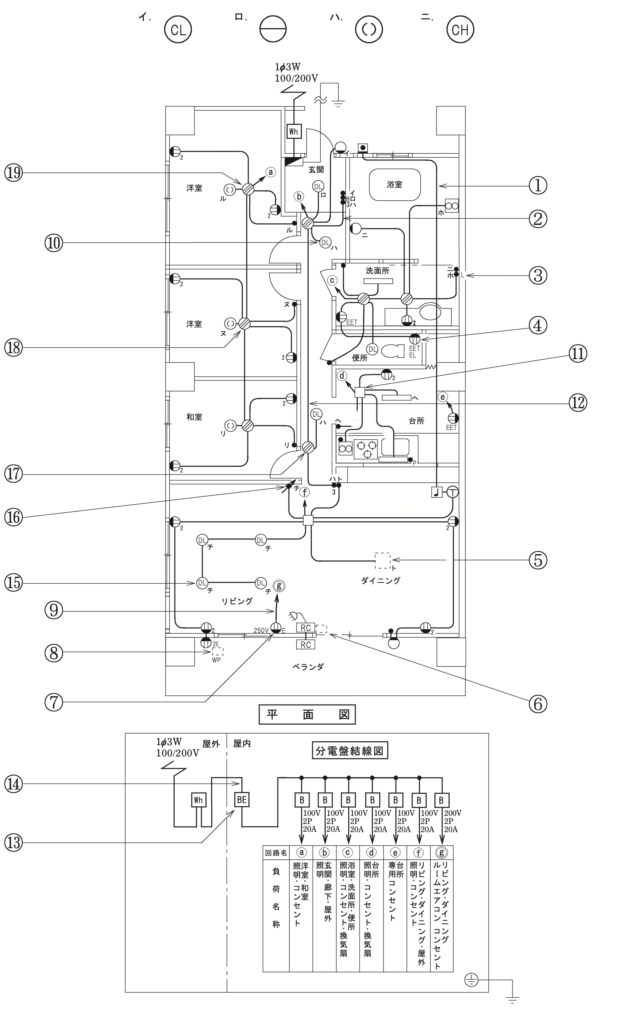

（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】照明の図記号：丸に横線はペンダント、CL はシーリング（天井直付）、丸にかっこは引掛シーリング（丸）、CH はシャンデリヤです。
■1 ペンダントとは
天井からコードで吊り下げる照明です。
■2 図記号を選ぶ
ペンダントの図記号は、丸の中に横線を1本引いたものです。ロがこの形です。
答えは(ロ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問35（一部改変）
