第二種電気工事士 令和8年度(2026) 上期 問37 過去問解説
⑦で示すコンセントの極配置（刃受）は。

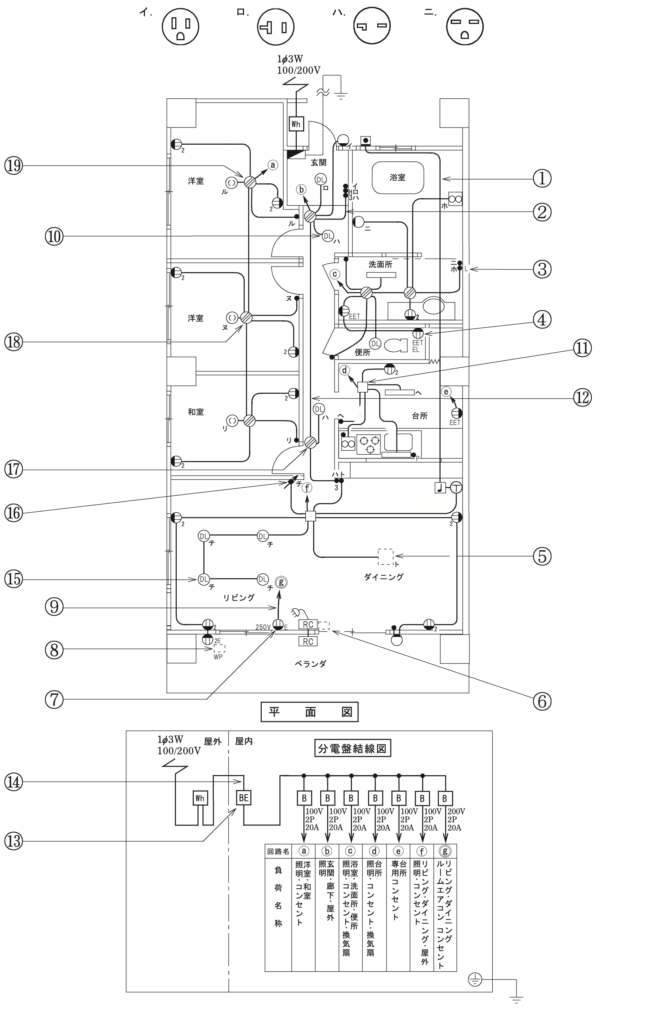

（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】250 V 15 A 接地極付コンセントは、横向きの穴2つ＋接地極の穴です。
■1 ⑦の記号を読む
⑦のコンセントには、「250V」と「E」が書いてあります。
250 V 用で、接地極（アース用の穴）付きという意味です。
■2 刃受の形
250 V 15 A のコンセントは、刃を差す穴が横向きに2つ並びます。
その下に、接地極の穴があります。この形はニです。
答えは(ニ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問37（一部改変）
