第二種電気工事士 令和8年度(2026) 上期 問43 過去問解説

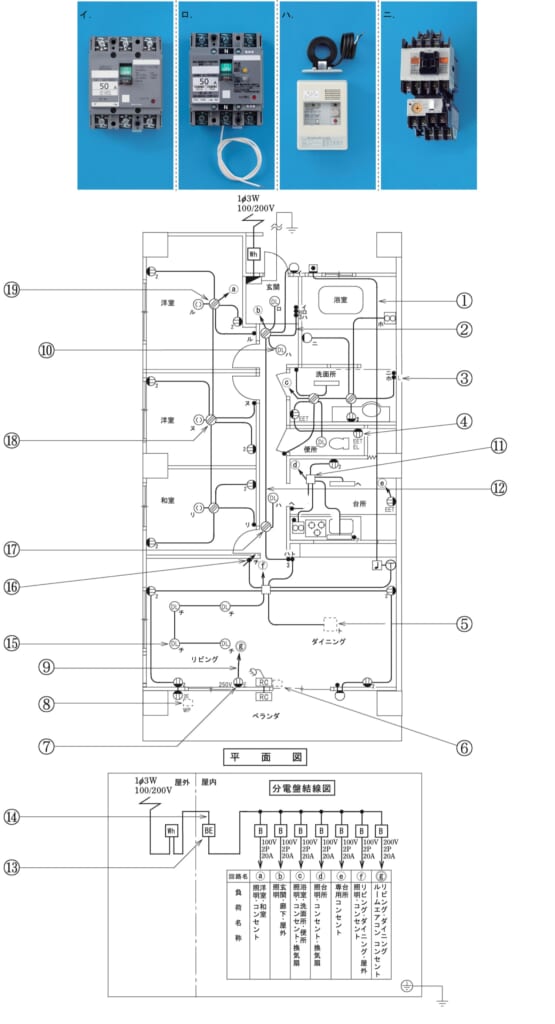

⑬で示す部分に取り付ける機器は。
（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】BE は過負荷保護付漏電遮断器です。
■1 ⑬の記号
⑬は、分電盤の BE の部分です。
電気を使いすぎたときと、漏電したときの両方で、電気を止めます。
■2 写真を確かめる
ロ：テストボタンが付いた漏電遮断器です。これです。
イ：配線用遮断器で、漏電を感じる機能はありません。
答えは(ロ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問43（一部改変）
