第二種電気工事士 令和8年度(2026) 上期 問46 過去問解説

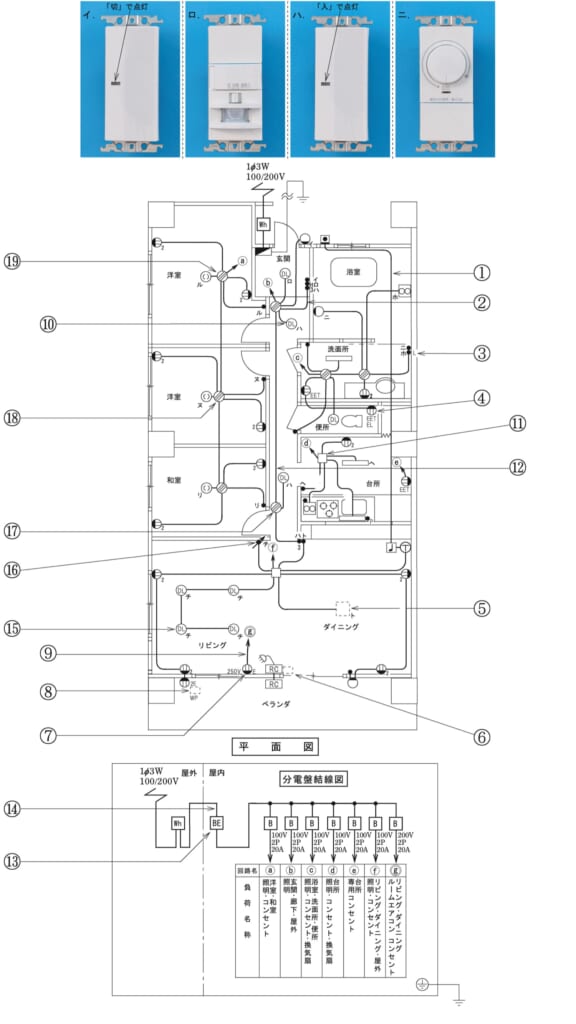

⑯で示す図記号の器具は。
ただし，写真に示す点滅器は，「ワイド形」である。
（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】黒丸に斜めの矢印は、調光器（明るさを変えるスイッチ）です。
■1 ⑯の記号
⑯は、スイッチの黒丸に、斜めの矢印が付いています。これは調光器です。
■2 写真を確かめる
調光器は、つまみを回して照明の明るさを変える器具です。
丸いつまみの付いたニです。
答えは(ニ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問46（一部改変）
