第二種電気工事士 令和8年度(2026) 上期 問50 過去問解説
この配線図の図記号で使用されていないスイッチは。
ただし，写真下の図は，接点の構成を示す。

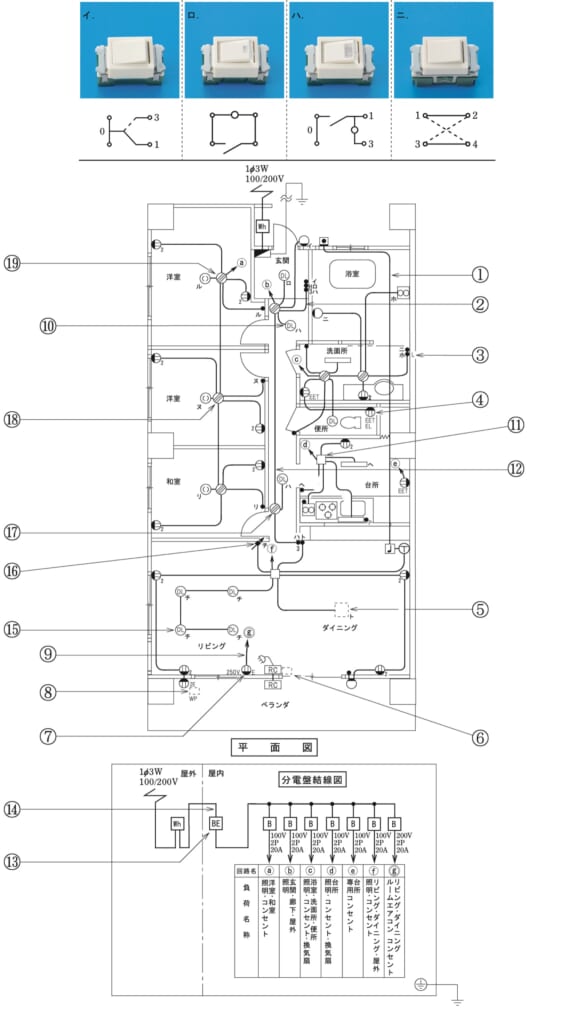

（問31〜50は，共通の配線図を使う問題です。図は，鉄筋コンクリート造集合住宅の1戸部分の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】スイッチの横の数字は、3 が3路スイッチ、4 が4路スイッチです。
■1 ニの接点図を読む
ニは、1・2・3・4 の4つの端子があり、つなぎ方が入れかわります。
これは4路スイッチです。
4路スイッチは、3か所以上から同じ照明を点滅するときに、3路スイッチの間に入れます。
■2 配線図とくらべる
この配線図には、3路スイッチ（記号の横に「3」）はあります。
でも、4路スイッチ（記号の横に「4」）はありません。
答えは(ニ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問50（一部改変）
