第二種電気工事士 令和8年度(2026) 上期 問9 過去問解説

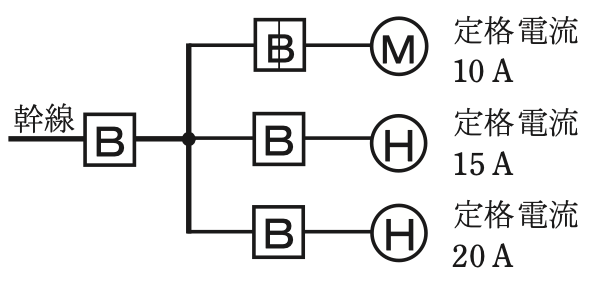

図のように，三相の電動機と電熱器が低圧屋内幹線に接続されている場合，幹線の太さを決める根拠となる電流の最小値［A］は。
ただし，需要率は 100 %とする。
- イ 45
- ロ 50
- ハ 55
- ニ 60
答えと解説を見る
正解はイ
使う公式
幹線の許容電流（電動機の電流が小さいとき） $I_W = I_M + I_H$（$I_M \leqq I_H$ のとき。$I_W$：幹線に必要な許容電流[A]、$I_M$：電動機の電流の合計[A]、$I_H$：電熱器などの電流の合計[A]）
解説
【考え方】幹線は、分かれる前の太い電線です。電動機（M）の電流が、電熱器（H）の電流より大きいときだけ、多めに見積もります。
■1 電動機と電熱器に分けて足す
電動機は $I_M = 10$ A、電熱器は2台合わせて $I_H = 15 + 20 = 35$ A です。
■2 くらべて、そのまま足す
$I_M = 10$ は $I_H = 35$ 以下なので、多めに見積もる必要はありません。そのまま足します。
$I_W = 10 + 35 = 45\,\mathrm{A}$
答えは(イ)ピヨ。
電動機は $I_M = 10$ A、電熱器は2台合わせて $I_H = 15 + 20 = 35$ A です。
■2 くらべて、そのまま足す
$I_M = 10$ は $I_H = 35$ 以下なので、多めに見積もる必要はありません。そのまま足します。
$I_W = 10 + 35 = 45\,\mathrm{A}$
答えは(イ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）上期 学科試験 問9
