第二種電気工事士 令和8年度(2026) 下期 問10 過去問解説

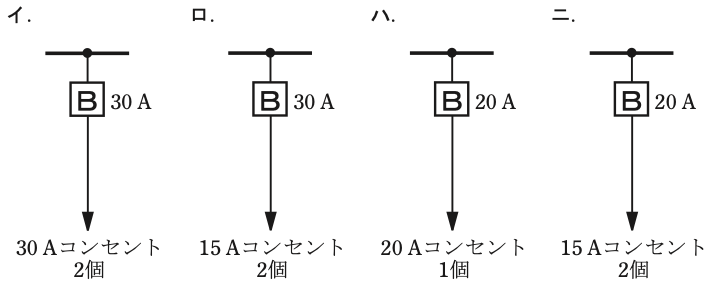

低圧屋内配線の分岐回路の設計で，配線用遮断器の定格電流とコンセントの組合せとして，不適切なものは。（選択肢イ〜ニは図にあります。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】20 Aの遮断器には20 A以下のコンセント、30 Aの遮断器には20 A以上30 A以下のコンセントをつなぎます。
■1 選択肢を1つずつ見る
イ：30 Aの遮断器に30 Aのコンセント → 決まりどおりです。
ロ：30 Aの遮断器に15 Aのコンセント → コンセントが小さすぎて不適切です。
ハ：20 Aの遮断器に20 Aのコンセント → 決まりどおりです。
ニ：20 Aの遮断器に15 Aのコンセント → 決まりどおりです。
答えは(ロ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問10
