第二種電気工事士 令和8年度(2026) 下期 問33 過去問解説

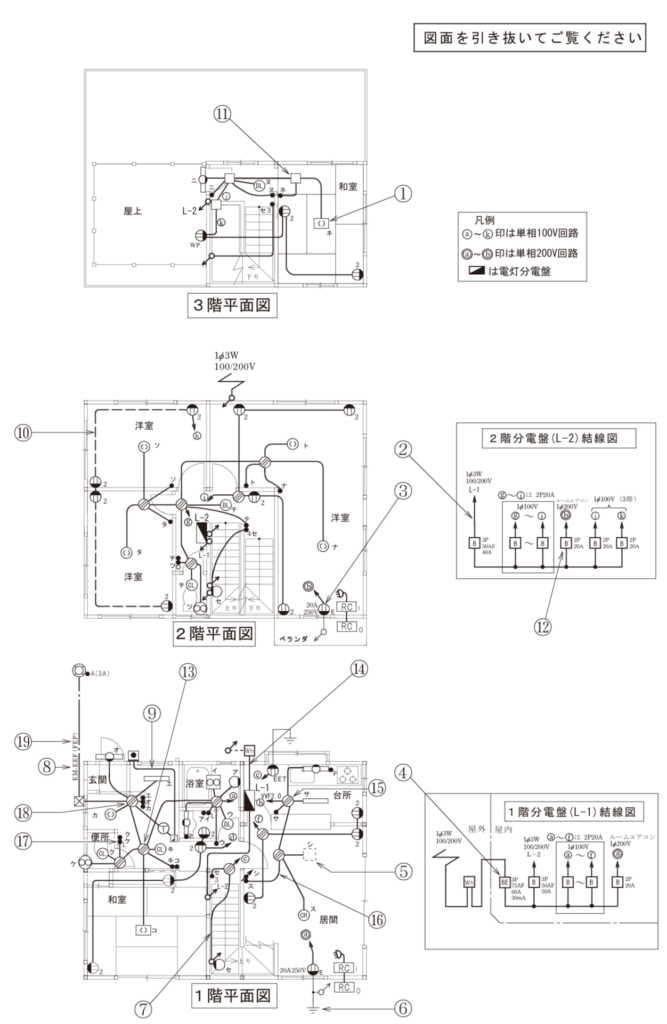

③で示すコンセントの極配置（刃受）は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】「20A 250V E」は、200 V用の20 Aの接地極付コンセント（ルームエアコン用など）です。
■1 ③を読む
③は、2階のルームエアコン用のコンセントで、「20A 250V E」と書かれています。
20 A 250 Vの接地極付コンセントは、ニの形です。
■2 ほかの選択肢
イは15 A 250 V、ロは引掛形、ハは20 A 125 V（100 V用）の形です。
答えは(ニ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問33
