第二種電気工事士 令和8年度(2026) 下期 問35 過去問解説

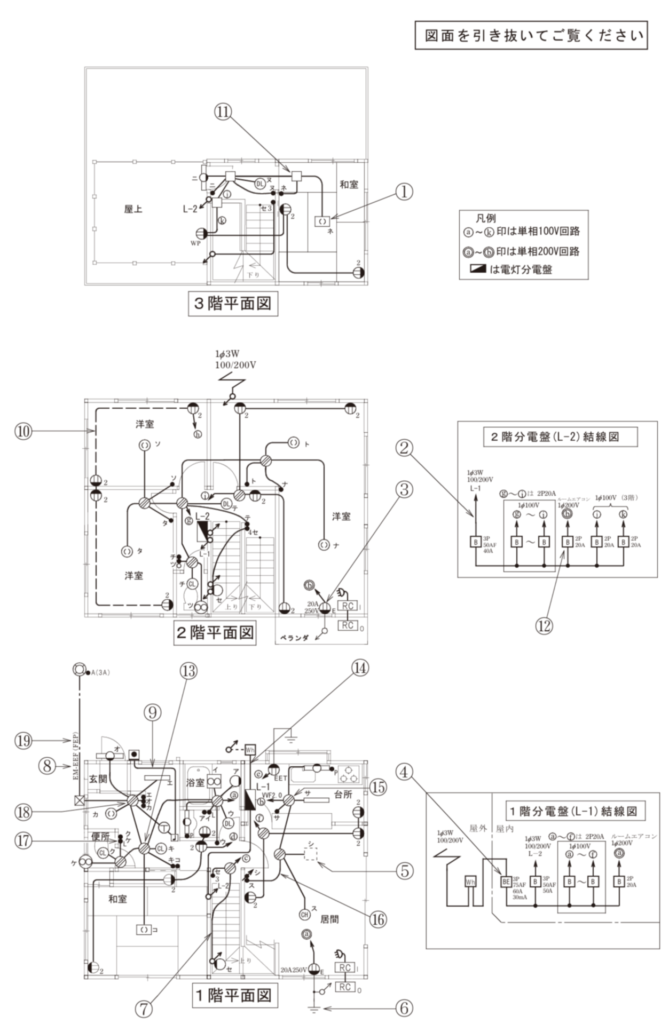

⑤で示す部分に照明器具としてペンダントを取り付けたい。図記号は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】照明の図記号は、丸に横線がペンダント、CL がシーリング（天井直付）、CP がチェーンペンダント、CH がシャンデリヤです。
■1 ペンダントの記号
ペンダントは、天井からコードでつり下げる照明です。
図記号は、丸の中に横線を1本引いた形（イ）です。
■2 ほかの選択肢
ロの CL はシーリング、ハの CP はチェーンペンダント、ニの CH はシャンデリヤです。
答えは(イ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問35
