第二種電気工事士 令和8年度(2026) 下期 問42 過去問解説

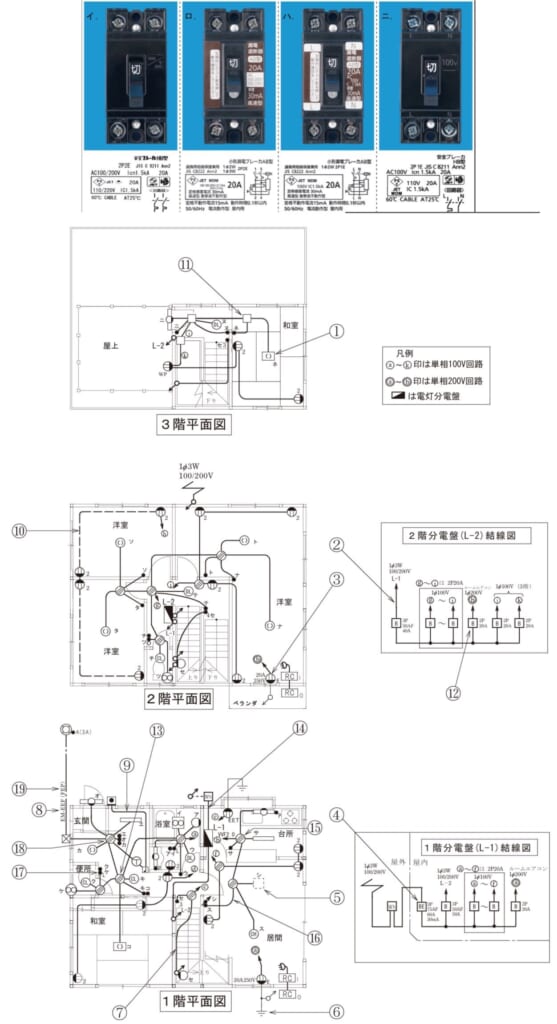

⑫で示す図記号の機器は。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】200 Vの回路の配線用遮断器は、2本とも守る2極2素子（2P2E）を使います。
■1 ⑫を読む
⑫は、2階分電盤のルームエアコン（単相200 V）の回路の配線用遮断器（2P 20A）です。
200 Vの回路は2本とも電圧があるので、2本とも守る2極2素子（2P2E）の配線用遮断器（イ）を使います。
■2 ほかの選択肢
ロとハは漏電遮断器、ニは100 V用の2極1素子（2P1E）です。
答えは(イ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問42
