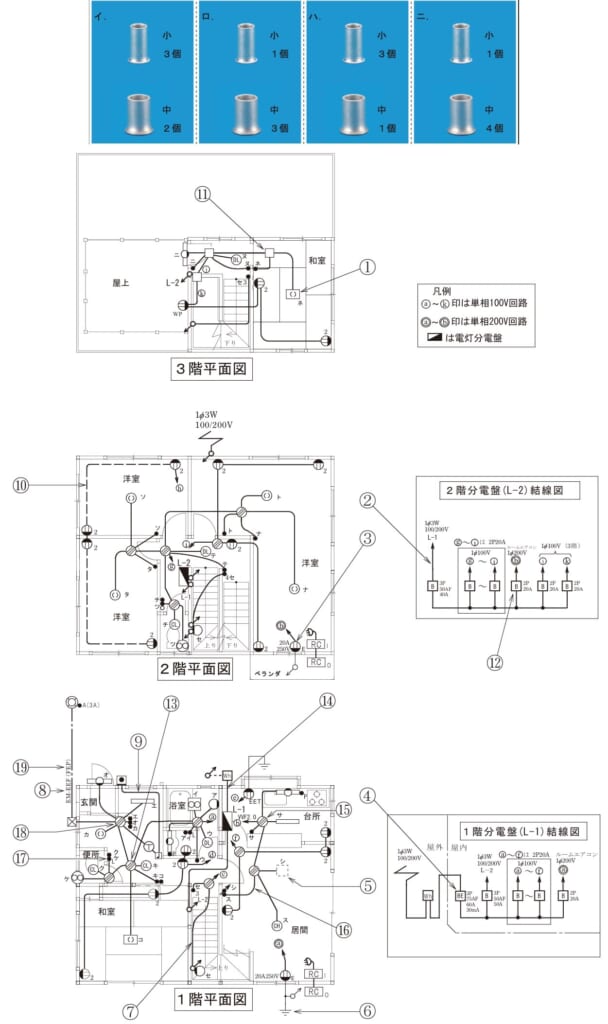

第二種電気工事士 令和8年度(2026) 下期 問43 過去問解説

【考え方】1.6 mmの電線のリングスリーブは、2〜4本なら小スリーブ、5〜6本なら中スリーブです。 ■1 ⑬につながるもの ⑬は、1階の和室の近くのボックスです。 浴室側のボックスからの電源、玄関のボックス、便所のボックス、照明キ・コ、スイッチキ・コがつながります。 ■2 色ごとに本数を数える 接地側（白）：電源・玄関・便所・照明キ・照明コの5本 → 中スリーブ1個 非接地側（黒）：電源・玄関・便所・スイッチの4本 → 小スリーブ1個 スイッチから照明キへ戻る線：2本 → 小スリーブ1個 スイッチから照明コへ戻る線：2本 → 小スリーブ1個 ■3 まとめる 小3個・中1個です。 答えは(ハ)ピヨ。
