第二種電気工事士 令和8年度(2026) 下期 問45 過去問解説

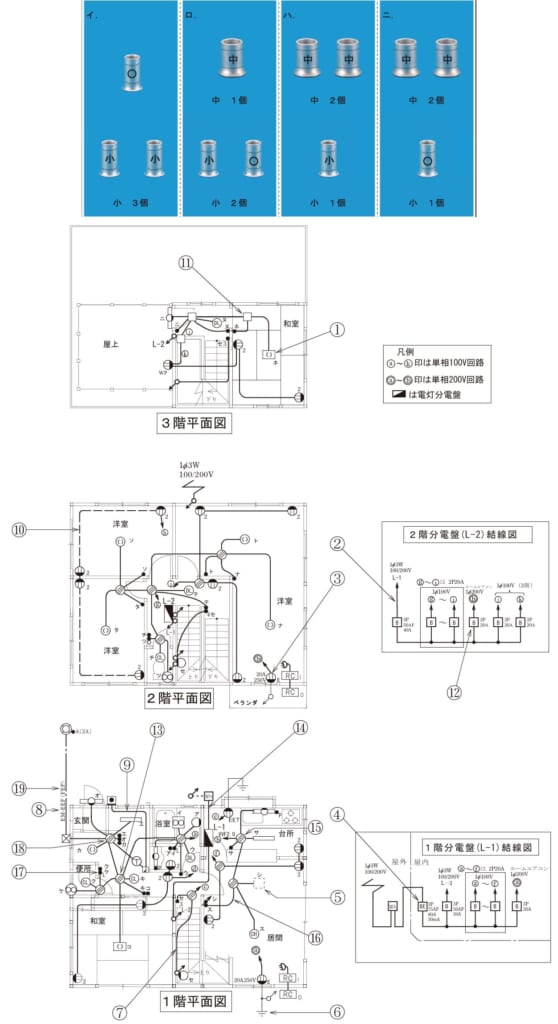

【考え方】リングスリーブは、電線の太さと本数で、スリーブの大きさ（小・中）と刻印（○・小・中）が決まります。 ■1 組合せの決まり 1.6 mm 2本 → 小スリーブ、刻印 ○ 2.0 mm 1本＋1.6 mm 1〜2本 → 小スリーブ、刻印 小 2.0 mm 1本＋1.6 mm 3〜5本 → 中スリーブ、刻印 中 ■2 ⑮につながるもの ⑮は台所のボックスです。 分電盤からの電源（VVF2.0）、照明サ、スイッチサ、プルスイッチ付きの器具（P）、居間のボックスがつながります。 ■3 つなぐ所ごとに見る 接地側：2.0 mm 1本＋1.6 mm 3本（照明サ・器具P・居間）→ 中スリーブ・刻印中 非接地側：2.0 mm 1本＋1.6 mm 3本（スイッチ・器具P・居間）→ 中スリーブ・刻印中 スイッチから照明サへ戻る線：1.6 mm 2本 → 小スリーブ・刻印○ ■4 まとめる 中（刻印中）2個、小（刻印○）1個の組合せです。 答えは(ニ)ピヨ。
