第二種電気工事士 令和8年度(2026) 下期 問46 過去問解説

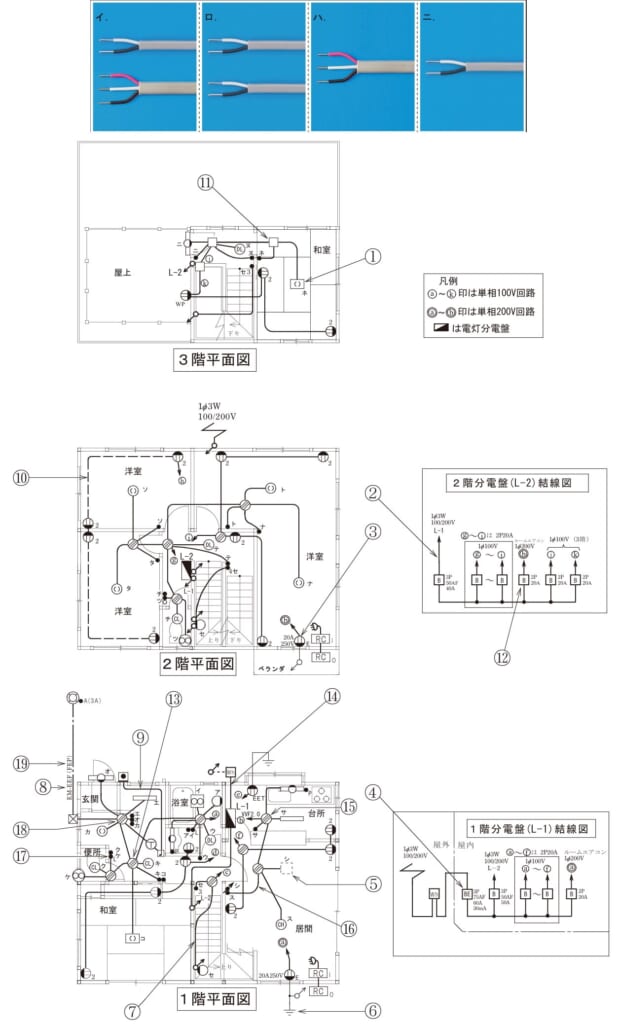

⑯で示す部分の配線工事に必要なケーブルは。
ただし，心線数は最少とする。（問31〜50は，共通の配線図を使う問題です。図は，木造3階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】片切スイッチ2つを1か所に付けるときは、電源の黒1本＋それぞれの照明へ戻る線（2本）＝3本です。
■1 ⑯につながる線
⑯は、居間のボックスから、調光器シとスイッチスの所へ行く配線です。
電源の非接地側（黒）：1本
照明シへ戻る線：1本
照明スへ戻る線：1本
■2 合計
$1 + 1 + 1 = 3$ 本なので、3心のケーブル1本（ハ）です。
答えは(ハ)ピヨ。
出典：令和8年度（2026） 第二種電気工事士試験（電気技術者試験センター）下期 学科試験 問46
