第二種電気工事士 令和8年度(2026) 下期 問47 過去問解説

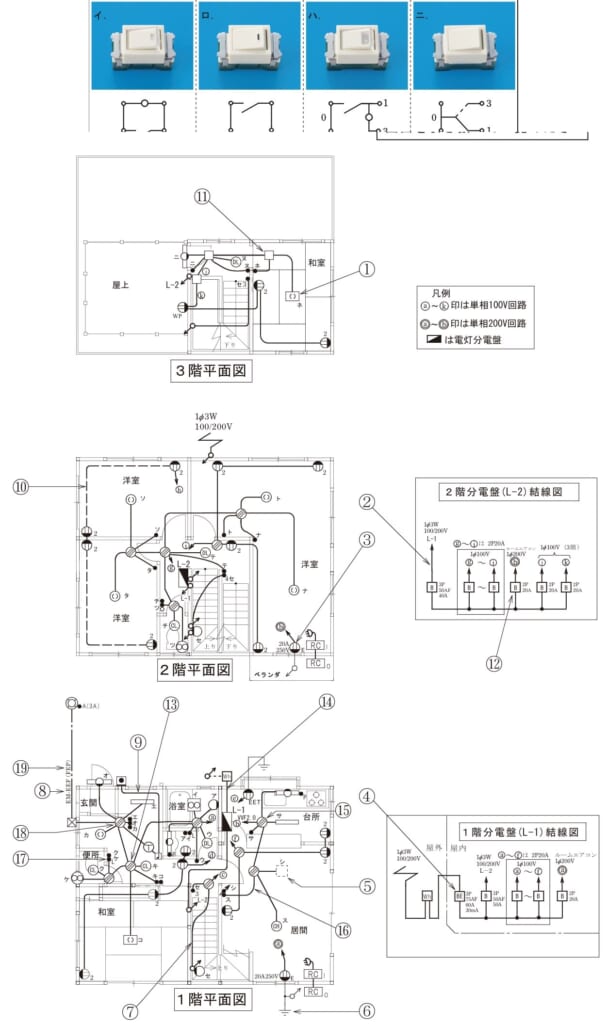

【考え方】スイッチの横の L は確認表示灯内蔵（入れているときにランプがつく）、H は位置表示灯内蔵（切っているときにランプがつく）です。 ■1 ⑰を読む ⑰は、便所の換気扇ケのスイッチで、●の横に「L」と書かれています。 確認表示灯内蔵スイッチで、換気扇が動いているときにランプがつきます。 ■2 接点の図をえらぶ ランプは負荷とならべてつなぐので、ランプの片方が別の端子（3）に出ているハの形です。 ■3 ほかの選択肢 イはランプが接点とならんだ位置表示灯内蔵スイッチ、ロはふつうのスイッチ、ニは3路スイッチです。 答えは(ハ)ピヨ。
