第二種電気工事士 平成21年度(2009) 問15 過去問解説

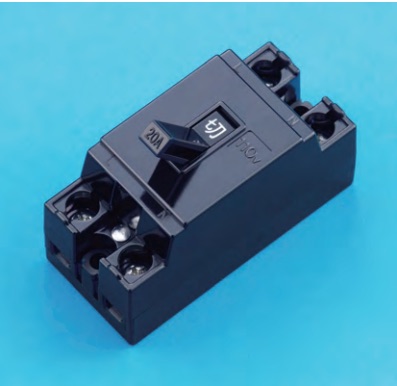

【考え方】配線用遮断器（ブレーカ）は、電線に大きすぎる電流が流れたとき、自動で電気を切る器具です。 ■1 写真を見る 写真は、「20A」と書かれ、「切」と表示されたレバーが付いた黒い器具です。 分電盤の中に並べて使う配線用遮断器です。 ■2 ほかの選択肢 漏電遮断器には、漏電を確かめるテストボタンが付いていますが、写真にはありません。 リモコンリレーと電磁接触器は、電磁石の力で入り切りする器具で、このような形ではありません。 答えは(ハ)ピヨ。
