第二種電気工事士 平成21年度(2009) 問17 過去問解説
写真に示す物の用途は。
- イ アウトレットボックス（金属製）と，そのノックアウトの径より外径の小さい金属管とを接続するために用いる。
- ロ 電線やメッセンジャワイヤのたるみを取るのに用いる。
- ハ 電線管に電線を通線するのに用いる。
- ニ 金属管やボックスコネクタの端に取り付けて，電線の絶縁被覆を保護するために用いる。
答えと解説を見る
正解はハ
解説
【考え方】呼び線挿入器（通線工具）は、先に電線管の中へワイヤを通し、そのワイヤで電線を引き入れる工具です。
■1 写真を見る

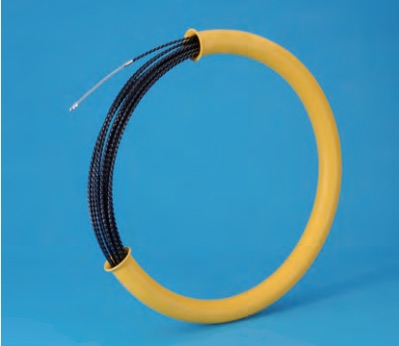

写真は、黄色の輪の中に、黒くて長いワイヤが巻いてある工具です。
これは呼び線挿入器（通線ワイヤ）です。
■2 使い方
ワイヤを先に電線管に通し、その先に電線をつないで引き入れます。
なので、電線管に電線を通線するのに使います。→ ハ
■3 ほかの選択肢
イはリングレジューサ、ロは張線器、ニは絶縁ブッシングの用途です。
答えは(ハ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問17
