第二種電気工事士 平成21年度(2009) 問23 過去問解説
硬質塩化ビニル電線管を切断し，その切断箇所にTSカップリングを使用して管相互を接続する場合，工具及び材料の使用順序として，最も適切なものは。

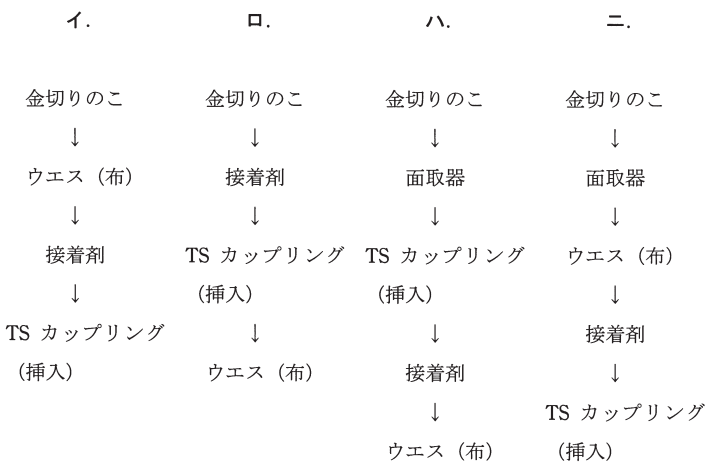

（選択肢イ〜ニの順序は，図を見てください。）
- イ 金切りのこ → ウエス（布）→ 接着剤 → TSカップリング（挿入）
- ロ 金切りのこ → 接着剤 → TSカップリング（挿入）→ ウエス（布）
- ハ 金切りのこ → 面取器 → TSカップリング（挿入）→ 接着剤 → ウエス（布）
- ニ 金切りのこ → 面取器 → ウエス（布）→ 接着剤 → TSカップリング（挿入）
答えと解説を見る
正解はニ
解説
【考え方】TSカップリングでつなぐ順番は、切る → 面取り（切り口をなめらかに）→ ふく（ウエス）→ 接着剤をぬる → 差し込む、です。
■1 切って、面取り
金切りのこで切ったら、面取器で切り口のバリ（ささくれ）を取ります。
バリがあると、電線の被覆を傷つけるからです。
■2 ふいて、接着剤
ウエス（布）で、管の表面のよごれをふき取ります。
よごれがあると、接着剤がよくつかないからです。
最後に接着剤をぬって、TSカップリングに差し込みます。
■3 選ぶ
この順番はニです。イ・ロは面取りがなく、ハは差し込んだ後に接着剤をぬっています。
答えは(ニ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問23
