第二種電気工事士 平成21年度(2009) 問25 過去問解説

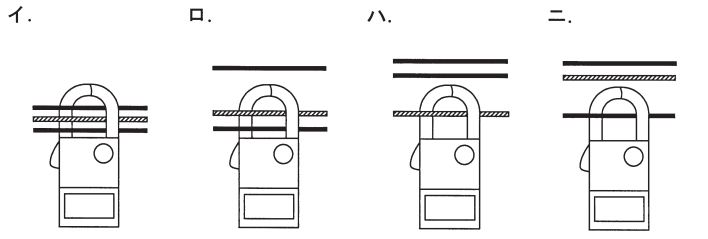

【考え方】漏れ電流は、電線を全部（単相3線式なら中性線を含む3本）まとめてクランプではさんで測ります。 ■1 しくみ ふつうは、行きの電流と帰りの電流は同じ大きさで、向きが反対です。 電線をすべてまとめてはさむと、打ち消し合って0になります。 漏れ電流があると、その分だけ差が出るので、測れます。 ■2 選ぶ 単相3線式では、中性線を含めた3本をすべてはさみます。 3本ともはさんでいるのはイです。 答えは(イ)ピヨ。
