第二種電気工事士 平成21年度(2009) 問34 過去問解説

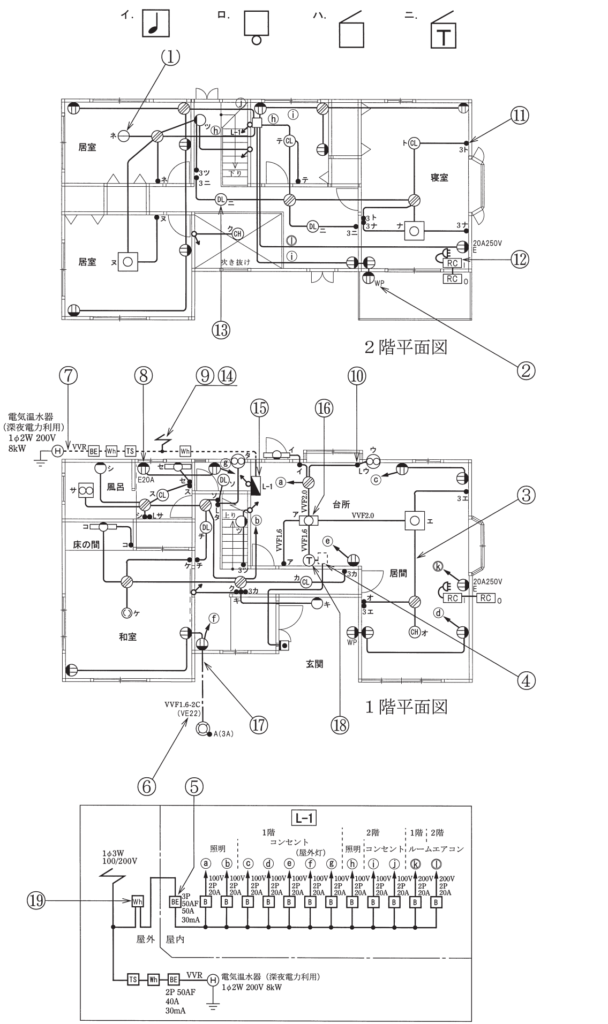

④で示す部分に取り付けるチャイムの図記号は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニの図記号は，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】チャイムの図記号は、四角の中に音符の印です。
■1 図を読む
④は、台所の点線の四角の所で、ここにチャイムを付けます。
■2 選ぶ
四角の中に音符（♪）の印があるのはイです。
ほかの選択肢は、チャイムの図記号ではありません。
答えは(イ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問34
