第二種電気工事士 平成21年度(2009) 問41 過去問解説
⑪で示す図記号の器具は。

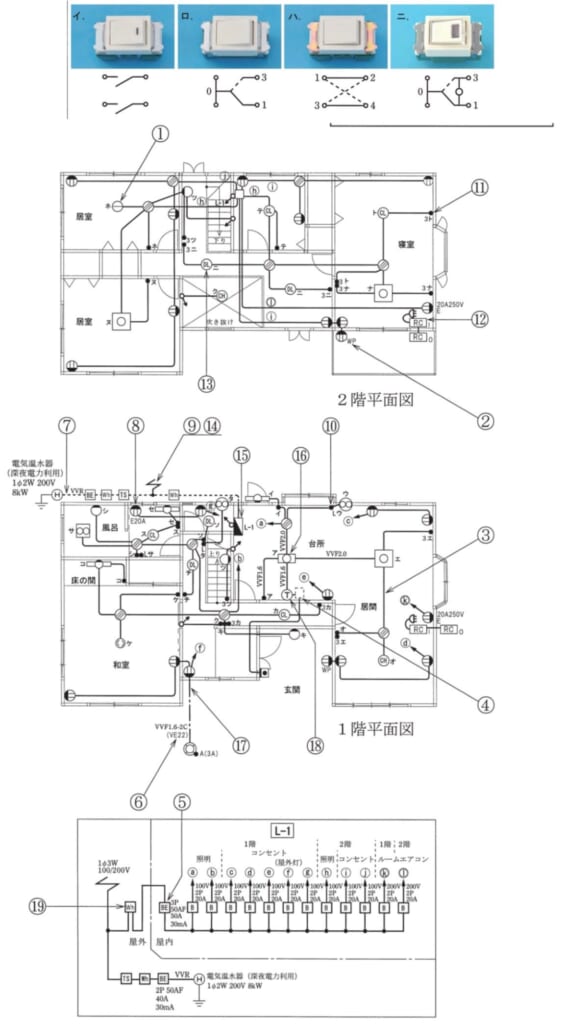

写真下の図は，器具の裏面図を示す。（写真の器具は一般形のものである。）（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】3路スイッチは●のそばに「3」と書きます。裏の端子は0・1・3の3つです。
■1 図記号を読む
⑪は、2階寝室の「3ト」と書かれたスイッチです。「3」は3路スイッチの印です。
■2 裏面図を見る
3路スイッチの裏には0・1・3の3つの端子があり、0が1か3のどちらかにつながります。→ ロ
■3 ほかの選択肢
イは2つの接点がある両切スイッチ、ハは4路スイッチです。
ニは表示灯（○）が付いた3路スイッチで、この図記号には表示灯の印がありません。
答えは(ロ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問41
