第二種電気工事士 平成21年度(2009) 問42 過去問解説

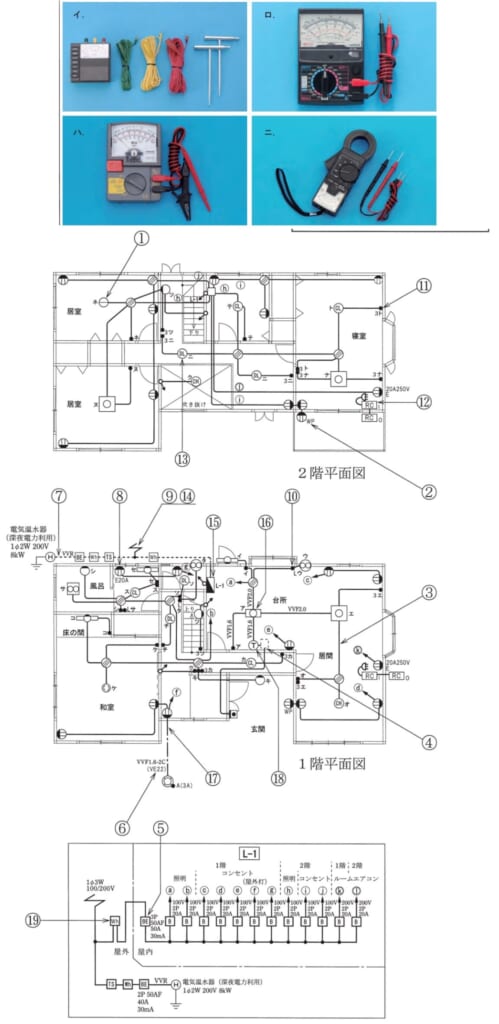

⑫で示す機器の絶縁抵抗値を測定するものは。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はハ
解説
【考え方】絶縁抵抗は絶縁抵抗計で測ります。目盛りの「MΩ」が目印です。
■1 図を読む
⑫は、2階寝室のルームエアコン（RC）です。
■2 写真を選ぶ
目盛りに「MΩ」とある絶縁抵抗計はハです。
イは接地抵抗計（補助の棒が2本付く）、ロは回路計（テスタ）、ニはクランプ形電流計です。
答えは(ハ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問42
