第二種電気工事士 平成21年度(2009) 問43 過去問解説

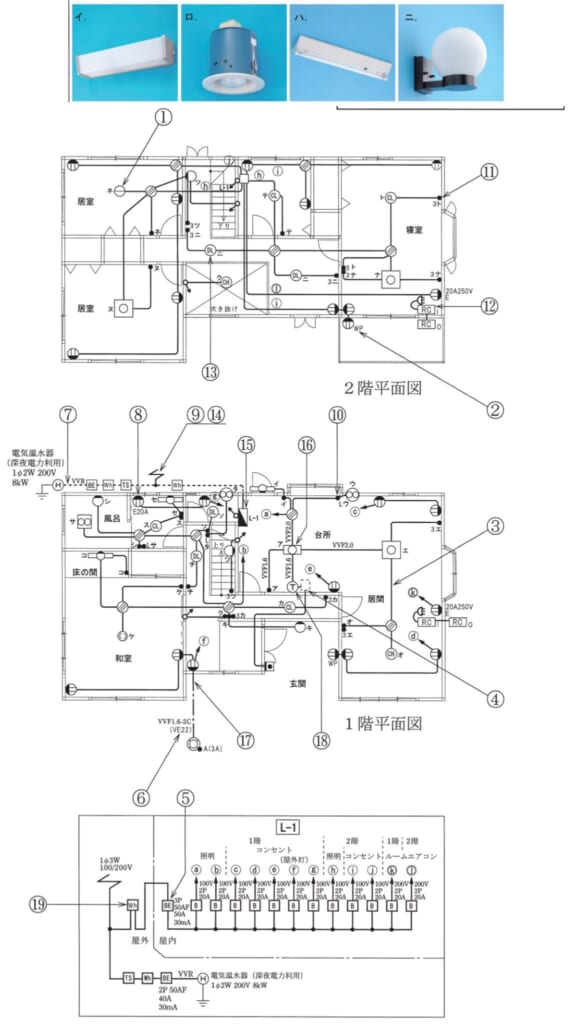

⑬で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はロ
解説
【考え方】DL はダウンライト（天井に埋め込む照明）です。
■1 図記号を読む
⑬は、2階の「DL」と書かれた照明です。
■2 写真を選ぶ
天井の穴に埋め込んで下を照らす照明はロです。
イとハは細長い照明（蛍光灯など）、ニは壁に付ける照明（ブラケット）です。
答えは(ロ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問43
