第二種電気工事士 平成21年度(2009) 問47 過去問解説

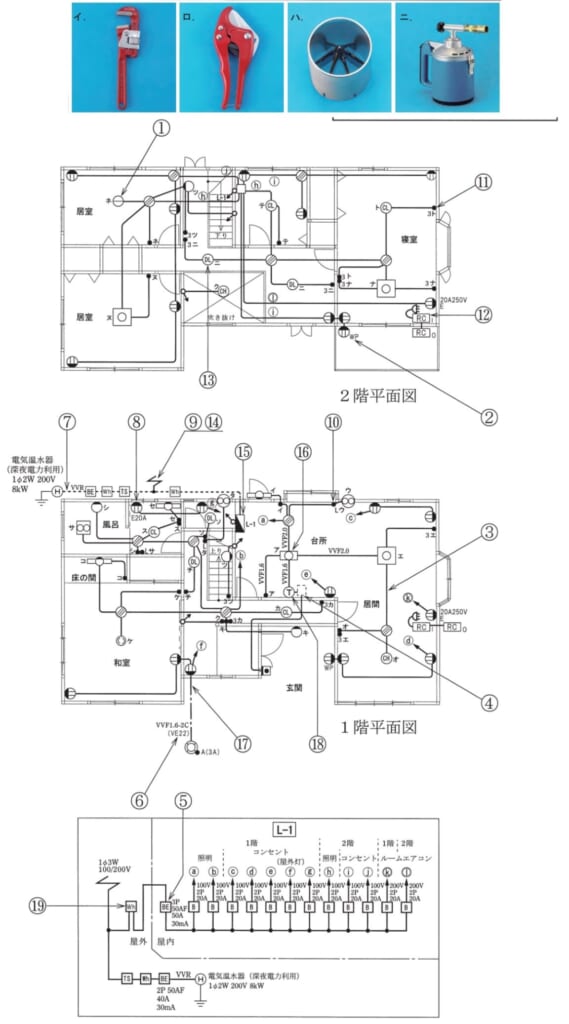

⑰で示す部分の配線工事で一般に使用されない工具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】VE（硬質塩化ビニル電線管）の工事では、塩ビカッタ・面取器・トーチランプを使います。
■1 図を読む
⑰は、屋外灯へ行く地中の配線で、VE（硬質塩化ビニル電線管）に入れます。
■2 使う工具
管を切る塩ビカッタ（ロ）、切り口を整える面取器（ハ）、管を温めて曲げるトーチランプ（ニ）を使います。
■3 使わない工具
イのパイプレンチは、金属管をねじ込むときに管を回す工具です。VEの工事では使いません。
答えは(イ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問47
