第二種電気工事士 平成21年度(2009) 問48 過去問解説

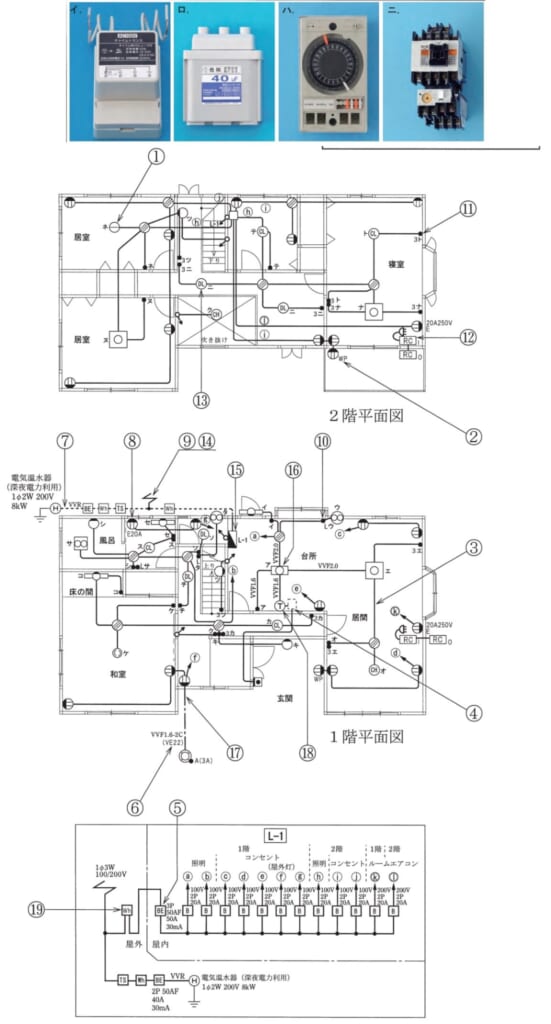

⑱で示す図記号の器具は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はイ
解説
【考え方】T はベル変圧器（チャイムなどに低い電圧を送る小さな変圧器）です。
■1 図記号を読む
⑱は、○の中に「T」と書かれた図記号です。
これはベル変圧器で、100 Vを低い電圧にして、チャイムに電気を送ります。→ イ
■2 ほかの選択肢
ロは進相コンデンサ、ハはタイムスイッチ、ニは電磁開閉器です。
答えは(イ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問48
