第二種電気工事士 平成21年度(2009) 問49 過去問解説

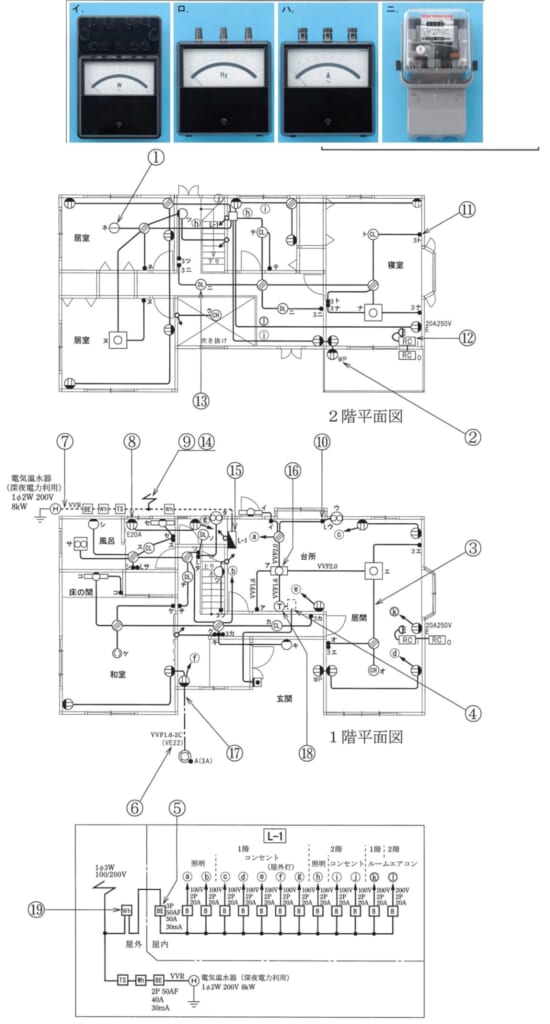

⑲で示す図記号の計器は。（問31〜50は，共通の配線図を使う問題です。図は，木造2階建住宅の配線図です。注意事項は問31を見てください。）（選択肢イ〜ニは，図の上の部分にあります。その下が配線図です。）
- イ イ
- ロ ロ
- ハ ハ
- ニ ニ
答えと解説を見る
正解はニ
解説
【考え方】Wh は電力量計（使った電気の量をはかる計器）です。
■1 図記号を読む
⑲は、引込口の「Wh」の図記号で、電力量計です。
使った電気の量（電力量）をはかり、電気料金のもとにします。→ ニ
■2 ほかの選択肢
イは電力計、ロは周波数計、ハは電流計です。
答えは(ニ)ピヨ。
出典：平成21年度（2009） 第二種電気工事士試験（電気技術者試験センター）筆記試験 問49
